پل تاکوما نروز؛ غول معلقی که پس از ۴ ماه در برابر باد شکست

پل تاکوما نروز؛ شاهکار معلقی که پس از ۴ ماه در برابر باد زانو زد و تاریخ مهندسی را بازنویسی کرد

مقدمه

در صبح روز ۷ نوامبر ۱۹۴۰، تنها چهار ماه پس از افتتاح سومین پل معلق بزرگ دنیا، سازه‌ای که قرار بود نمادی از نوآوری و پیشرفت مهندسی آمریکا باشد، به شکلی غافلگیر‌کننده و تراژیک در برابر قدرت باد فروپاشید. این پل که به «گرتی خروشان» (Galloping Gertie) مشهور شده بود، روایت پیچیده‌ای از جاه‌طلبی انسانی، اشتباهات طراحی، و پیشرفت علم مهندسی را در دل خود دارد. سقوط این پل نه تنها یک شکست مهندسی محسوب می‌شد، بلکه به یک نقطه عطف حیاتی در درک ما از دینامیک سازه‌ها و تعامل آن‌ها با نیروهای محیطی، به ویژه باد، تبدیل گردید. این سند به بررسی جامع تاریخچه ساخت، دلایل فروپاشی، و میراث ماندگار پل تاکوما نروز خواهد پرداخت.

پیش‌زمینه و انگیزه ساخت

در دهه ۱۹۳۰، ایالات متحده آمریکا درگیر بحران اقتصادی بزرگی بود، اما پروژه‌های زیربنایی بزرگ به عنوان محرک‌های اقتصادی و نماد امید به آینده تعریف شدند. منطقه شمال غربی اقیانوس آرام، به ویژه ایالت واشنگتن، نیاز مبرمی به یک اتصال کارآمد بین شهر تاکوما و شبه‌جزیره کیتسپ داشت. مسیر فعلی با کشتی بسیار زمان‌بر و پرهزینه بود.

اهمیت استراتژیک پروژه:
این پل قرار بود کوتاه‌ترین مسیر دریایی بین این دو نقطه را فراهم کرده و به تسهیل تجارت، گردشگری و رفت‌وآمد روزمره کمک کند. اهمیت استراتژیک آن نیز در شرایط رو به وخامت جهانی (آستانه ورود آمریکا به جنگ جهانی دوم) انکارناپذیر بود.

انتخاب تیم طراحی:
طراحی پل به لئون موئیسیف (Leon Moisseiff)، مهندس برجسته‌ای که به خاطر مشارکت در پروژه‌های عظیم پل‌سازی، از جمله پل گلدن‌گیت (Golden Gate Bridge)، شهرت داشت، سپرده شد. موئیسیف یکی از پیشگامان نظریه «توزیع تنش» در پل‌های معلق بود و رویکردی اقتصادی و ظریف در طراحی را ترجیح می‌داد. او به دنبال ایجاد سازه‌ای سبک‌تر از نمونه‌های پیشین بود تا هزینه‌ها را کاهش دهد و زیبایی بصری را افزایش دهد.

مشخصات فنی اولیه:

• طول دهانه اصلی: ۸۵۳ متر (۲۸۰۰ فوت)
• عرض عرشه: ۱۱.۹ متر (۳۹ فوت) – بسیار باریک‌تر از استانداردهای آن زمان.
• ارتفاع برج‌ها: ۱۸۴ متر (۶۰۴ فوت)
• تکمیل ساخت: ۱۹۴۰

طراحی و چالش‌های اولیه

فلسفه طراحی موئیسیف بر این اصل استوار بود که کابل‌های اصلی باید بخش عمده بار را تحمل کنند و عرشه باید انعطاف‌پذیر باشد تا بتواند تحت فشارهای دینامیکی خمش و پیچش ناشی از ترافیک، تغییر شکل‌های کوچکی را تحمل کند.

اشتباه محوری: نسبت ارتفاع به طول دهانه:
طراحان پل‌های معلق سنتی، مانند پل بریج‌تون، از تیرهای جعبه‌ای (Box Girders) سنگین و بسیار صلب در زیر عرشه استفاده می‌کردند تا سختی لازم در برابر باد را تأمین کنند. اما در تاکوما نروز، به منظور کاهش هزینه‌ها و حفظ زیبایی، موئیسیف از تیرهای خرپایی بسیار کم‌عمق (تنها ۱.۸ متر ارتفاع) استفاده کرد. این انتخاب باعث شد که سختی پیچشی (Torsional Rigidity) پل به شدت کاهش یابد.

نظریه و واقعیت:
موئیسیف اعتقاد داشت که اثر فنری (Aeroelasticity) باد، نیرویی نسبتاً ناچیز خواهد بود و محاسبات او عمدتاً بر بارهای استاتیک (وزن خود سازه و ترافیک) متمرکز بود. آزمایش‌های تونل باد مقیاس‌بندی شده نیز در آن زمان عمدتاً برای ارزیابی نیروهای فشار و مکش عمودی طراحی شده بودند، نه اثرات پیچشی ناپایدار.

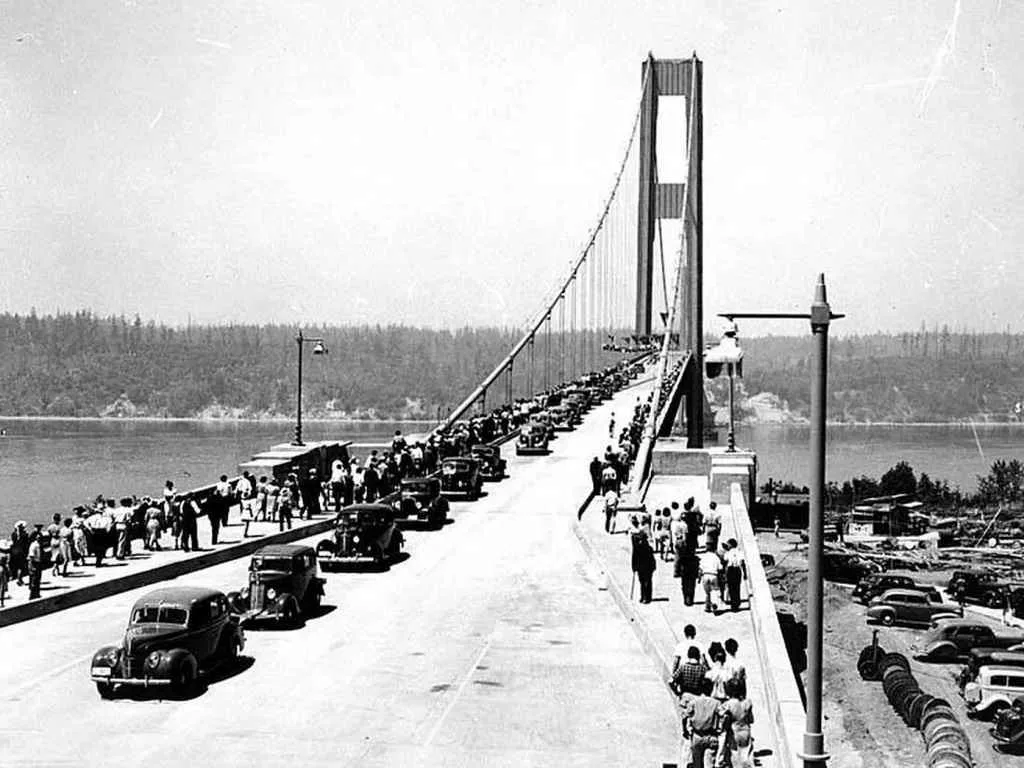

افتتاح باشکوه و لقب «گرتی خروشان»

یکم ژوئیه ۱۹۴۰، مراسم افتتاح با حضور مسئولان و مردمی که برای دیدن سازه‌ای بی‌نظیر گرد آمده بودند، برگزار شد. اما از همان روز نخست، کارگران و مهندسان حرکات غیرعادی پل را در باد مشاهده کردند.

حرکات اولیه:
حتی در سرعت‌های باد کمتر از ۳۰ کیلومتر در ساعت (۲۰ مایل بر ساعت)، عرشه پل شروع به نوسان‌های عمودی با دامنه حدود ۲۵ سانتی‌متر (۱۰ اینچ) می‌کرد. این حرکت‌ها، که شبیه به حرکت اسب هنگام چهارنعل رفتن بود، منجر به این شد که کارگران محلی به شوخی نام «گرتی خروشان» (Galloping Gertie) را بر آن نهادند.

هشدارها نادیده گرفته شد:
این نوسانات عمودی (Vertical Oscillation) به دلیل عدم سختی کافی در تیرهای کم‌عمق رخ می‌داد و نشان‌دهنده آن بود که پل به شدت انعطاف‌پذیر است. با وجود نگرانی‌های اولیه مهندسان سازه، مقامات دولتی که تحت فشار تکمیل پروژه بودند، این حرکات را ناشی از سازگاری طبیعی سازه با محیط جدید تلقی کردند و دستورات فوری برای بستن پل صادر نشد.

مشاهدات و اقدامات اولیه مهندسان

پس از نگرانی‌های فزاینده، اف. برت فارکوارسون (F. Burt Farquharson)، مهندس مسئول بررسی رفتار پل از دانشگاه واشنگتن، مسئولیت بررسی دقیق‌تر دینامیک پل را بر عهده گرفت.

آزمایش‌های فارکوارسون:
فارکوارسون آزمایش‌هایی را با استفاده از مدل‌های مقیاس کوچک پل در تونل باد دانشگاه واشنگتن انجام داد. این آزمایش‌ها نشان دادند که هنگامی که سرعت باد از یک آستانه خاص عبور می‌کند، پل نه تنها به صورت عمودی، بلکه به صورت پیچشی نیز دچار نوسان می‌شود.

نکته کلیدی:
در آن زمان، دانشمندان هنوز به طور کامل مفهوم «تشدید آیرودینامیکی» (Aerodynamic Resonance) یا پدیده‌ای که بعداً به نام فلاتر آیرودینامیکی (Flutter) شناخته شد، را درک نکرده بودند. مدل‌های موجود در تونل باد برای شبیه‌سازی دقیق این نوع ناپایداری طراحی نشده بودند.

تلاش برای مهار بحران

سازمان اخذ عوارض پل با آگاهی از نوسانات شدید، چند تلاش دیرهنگام برای تثبیت سازه انجام داد:

1. نصب جک‌های هیدرولیک: تلاش شد تا با استفاده از جک‌های هیدرولیک، حرکات عمودی عرشه در نزدیکی پایه‌ها کنترل شود. این اقدام تأثیر کمی بر نوسانات بزرگ داشت.
2. کابل‌های مهار (Stay Cables): کابل‌های فولادی اضافی به صورت مورب از عرشه به سمت پایین و زمین نصب شدند تا حرکت را محدود کنند. این کابل‌ها به عنوان تکیه‌گاه‌های خارجی عمل کردند.
3. ایجاد سوراخ در تیرها: یکی از پیشنهادات نهایی، ایجاد سوراخ‌های طولی در تیرهای اصلی عرشه بود تا هوا بتواند به جای جمع شدن و ایجاد نیروی بلند کننده، از میان سازه عبور کند و فشار آیرودینامیکی را کاهش دهد. این عملیات پیش از وقوع فاجعه آغاز شده بود اما هنوز کامل نشده بود.

با وجود این مداخلات، پل همچنان به شدت حرکت می‌کرد و اغلب در سرعت‌های باد متوسط، نوسانات شدیدی از خود نشان می‌داد.

صبح مرگبار ۷ نوامبر ۱۹۴۰

روز ۷ نوامبر ۱۹۴۰، هوا آرام و نسبتاً ابری بود و سرعت باد حدود ۶۴ کیلومتر در ساعت (۴۰ مایل بر ساعت) تخمین زده می‌شد، سرعتی که در گذشته پل توانسته بود آن را تحمل کند.

شروع ناپایداری:
در حدود ساعت ۱۱ صبح، مهندس راهنمای پل، فرد جریت، متوجه شد که نوسانات عمودی پل به طور ناگهانی تشدید شده است. اما این بار، نوسان از حالت عمودی ساده فراتر رفته و به یک حرکت پیچشی مخرب تبدیل شد. عرشه شروع به چرخش متناوب در هر دو طرف (پیچش) کرد.

شاهدان عینی:
لئونارد کواتس‌ورث (Leonard Coatsworth)، روزنامه‌نگار محلی، همراه سگ سه‌پای دخترش (که اکنون معروف شده است) از پل عبور می‌کرد. او گزارش داد که ناگهان آسفالت زیر چرخ‌ها شروع به موج‌برداشتن و پیچش شدید کرد. دامنه پیچش به سرعت به بیش از ۴۵ درجه رسید. کواتس‌ورث خودرو را رها کرده و پیاده فرار کرد. سگ او که از ترس ناتوان شده بود، در ماشین جا ماند و تنها قربانی حادثه محسوب می‌شود.

هاوارد کلیفورد، عکاس محلی، که برای ثبت نوسانات پل آمده بود، آخرین نفرانی بود که موفق به خروج از پل شد و تصاویر تاریخی از لحظه شکست را ثبت کرد.

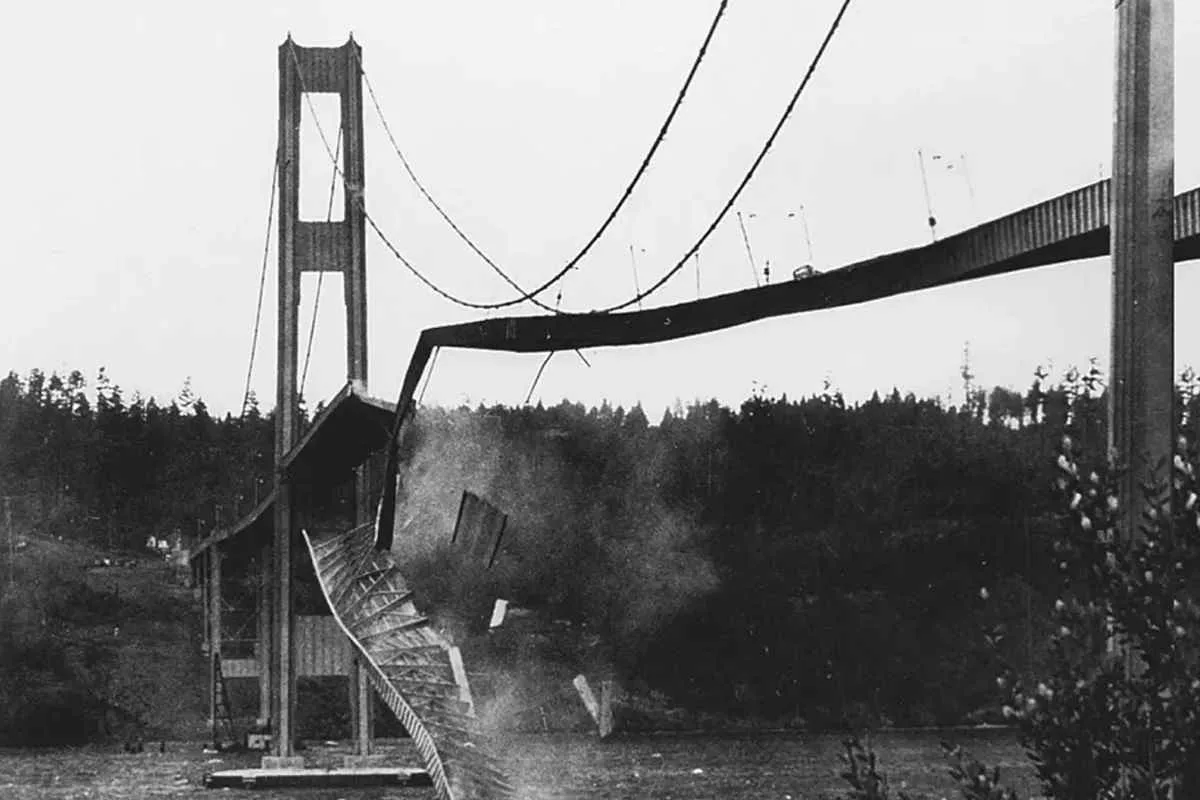

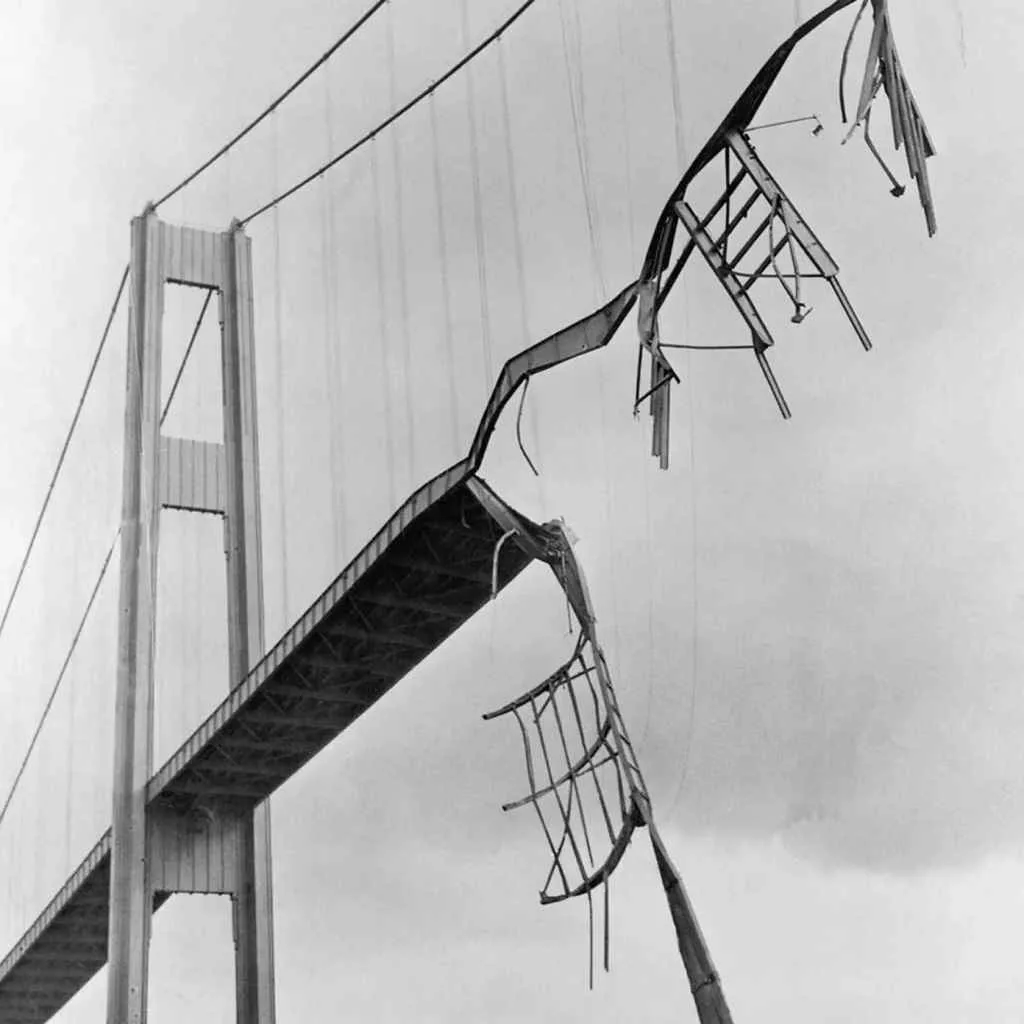

سقوط:
در ساعت ۱۱:۰۲ صبح، با تداوم پیچش و انتقال انرژی مخرب باد به سازه، کابل‌های تعلیق اصلی در دو طرف، که تحت بارهای چرخشی شدید قرار گرفته بودند، پاره شدند. بخش میانی عرشه به شکل توده‌ای از فولاد و بتن به درون آب‌های تنگه پاینت (Puget Sound) سقوط کرد. طول سقوط آزاد عرشه حدود ۶۰ متر بود.

علت علمی فروپاشی: فلاتر پیچشی

پس از حادثه، تحقیقات گسترده‌ای آغاز شد که توسط تیم‌های مهندسی فدرال و دانشگاهی رهبری شد. نتایج به طور قاطع نشان داد که علت اصلی، یک پدیده آیرودینامیکی شناخته نشده در آن زمان بود: لرزش پیچشی (Torsional Flutter).

تعریف فلاتر پیچشی:
فلاتر حالتی از ارتعاش خودتحریکی (Self-Excited Vibration) در سازه‌های تحت جریان سیال است. این حالت زمانی رخ می‌دهد که حرکت زاویه‌ای (پیچش) عرشه باعث تغییر زاویه حمله (Angle of Attack) جریان باد به سطح زیرین عرشه می‌شود. این تغییر زاویه باعث ایجاد نیروی بالابر یا پیچشی بیشتر می‌شود که حرکت را تقویت کرده و انرژی جنبشی را به جای پراکنده شدن، در سازه ذخیره می‌کند.

فرمول بندی ریاضی (ساده شده):
در دینامیک سیالات و سازه‌ها، این پدیده با یک معادله حرکت میرا (Damped Equation of Motion) توصیف می‌شود که در آن نیروهای آیرودینامیکی (که وابسته به سرعت جریان هوا (V) هستند) بر نیروهای میرایی غلبه می‌کنند:

[ M \ddot{y} + C \dot{y} + K y = F_{aero}(V) ]

که در آن (F_{aero}(V)) نیروی آیرودینامیکی است که با افزایش سرعت (V)، می‌تواند باعث شود که ضریب میرایی مؤثر (Effective Damping Coefficient) منفی شود. هنگامی که میرایی منفی می‌شود، سیستم به جای میرا شدن، دچار تشدید نمایی می‌شود.

مشکلات طراحی در تاکوما نروز:

1. سختی پیچشی ناکافی: عرشه باریک با تیرهای خرپایی کم‌عمق، سختی پیچشی لازم را نداشت. این امر به سازه اجازه داد تا با کمترین انرژی ورودی، دچار پیچش شود.
2. نیروی دِمارگر باد: سرعت باد نسبتاً پایین (حدود ۶۴ کیلومتر در ساعت) برای تحریک این حالت کافی بود، زیرا سازه به طور نامناسبی با دینامیک سیالات تعامل می‌کرد.
3. عدم وجود ممانعت: برخلاف پل‌های قدیمی‌تر که دارای عرشه جعبه‌ای یا دیوارهای جامد بودند، پل تاکوما نروز دارای عرشه شفاف (Open Truss) بود که امکان نفوذ هوا و ایجاد پدیده‌های آیرودینامیکی پیچیده را فراهم می‌کرد.

پیامدهای تاریخی و بازنگری مهندسی

فروپاشی پل تاکوما نروز یک رسوایی ملی بود، اما به سرعت به بزرگترین درس آموزشی تاریخ مهندسی مدرن تبدیل شد. این حادثه نقطه پایان رویکرد صرفاً استاتیک در طراحی پل‌های معلق بود.

تغییر پارادایم طراحی:

• الزام تونل باد (Wind Tunnel Testing): از آن پس، آزمایش مدل‌های مقیاس‌دار پل‌ها در تونل‌های باد به یک الزام قانونی و استاندارد مهندسی برای تمام پل‌های معلق بزرگ تبدیل شد. این آزمایش‌ها باید نه تنها نیروهای استاتیک، بلکه پدیده‌های دینامیکی مانند فلاتر و واگرایی (Divergence) را نیز شبیه‌سازی کنند.
• سختی پیچشی: مهندسان متوجه شدند که سختی پیچشی عرشه (Torsional Stiffness) به اندازه سختی خمشی (Bending Stiffness) اهمیت دارد. پل‌های جدید باید دارای عرشه‌های جعبه‌ای صلب یا طراحی‌های پلنی (Plate Girder) با عمق زیاد باشند.
• مهندسی هواپویا (Aeroelasticity): این حادثه باعث توسعه سریع علم مهندسی هواپویا و مدلسازی دینامیک سیالات محاسباتی (CFD) شد که امروزه ابزاری حیاتی برای طراحی سازه‌های بلندمرتبه و پل‌ها هستند.

سرنوشت پل گلدن‌گیت:
حتی پل گلدن‌گیت، که توسط موئیسیف طراحی شده بود و بسیار صلب‌تر بود، پس از این حادثه مورد بازبینی قرار گرفت. دیواره‌های جانبی آن با ورقه‌های فولادی تقویت شدند تا احتمال پیچش ناپایدار کاهش یابد.

درس‌های ماندگار

فروپاشی تاکوما نروز درسی چندوجهی برای نسل‌های آینده به ارمغان آورد:

1. اهمیت آزمایش‌های آیرودینامیکی پیش از ساخت: تکیه صرف بر فرمول‌های نظری بدون تأیید تجربی در شرایط دینامیکی، می‌تواند منجر به فاجعه شود.
2. طراحی مقاوم در برابر پیچش: سختی پیچشی باید به عنوان یک متغیر اصلی در طراحی پل‌های معلق با نسبت طول دهانه به عرض زیاد در نظر گرفته شود.
3. نظریه میرایی: درک این نکته که برخی سازه‌ها می‌توانند انرژی محیط اطراف را جذب کرده و خود را تخریب کنند (انرژی مخرب)، بسیار حیاتی است.
4. فروپاشی اقتصادی در برابر هزینه ایمنی: هزینه بازطراحی و آزمایش‌های تونل باد، در مقایسه با هزینه از دست دادن یک شاهکار مهندسی و اعتبار ملی، ناچیز بود.

نگاه امروز

۸۵ سال پس از حادثه، پل تاکوما نروز به عنوان یک نماد هشداردهنده در تاریخ مهندسی باقی مانده است. پل جایگزین (که اکنون پل تانگو-تاکوما نامیده می‌شود) با طراحی عرشه جعبه‌ای صلب و مقاوم در برابر باد ساخته شد و به طور موفقیت‌آمیزی سال‌هاست که مورد استفاده قرار می‌گیرد.

هرچند فناوری و دانش امروز، به لطف پیشرفت در علم مواد و قدرت محاسباتی، پل‌ها را به مراتب ایمن‌تر کرده است، اما یاد «گرتی خروشان» همچنان در ذهن مهندسان زنده است؛ یادآور این واقعیت که طبیعت همواره قدرتمندتر از جاه‌طلبی‌های ماست، مگر آنکه با احترام و درک عمیق نسبت به نیروهای پنهان آن، با او تعامل کنیم.

سوالات متداول (FAQ)

۱. پل تاکوما نروز کجا قرار داشت؟
پل تاکوما نروز بر روی تنگه پاینت (Puget Sound) در ایالت واشنگتن آمریکا، بین شهر تاکوما و شبه‌جزیره کیتسپ قرار داشت.

۲. چرا به پل لقب «گرتی خروشان» داده بودند؟
این لقب به دلیل نوسان‌های شدید و حرکت‌های عمودی غیرعادی (مشابه اسب در حال چهارنعل رفتن) که از روز نخست افتتاح، حتی در بادهای ملایم، مشاهده می‌شد، به آن داده شده بود.

۳. فروپاشی دقیقاً چه زمانی رخ داد؟
فروپاشی کامل در روز ۷ نوامبر ۱۹۴۰، ساعت ۱۱:۰۲ صبح، تنها چهار ماه پس از افتتاح رسمی پل در ۱ ژوئیه ۱۹۴۰ رخ داد.

۴. عامل اصلی علمی فروپاشی چه بود؟
عامل اصلی پدیده لرزش پیچشی (Torsional Flutter) بود؛ یک ناپایداری آیرودینامیکی که در آن حرکت پیچشی عرشه باعث تشدید انرژی باد و در نهایت شکست سازه شد.

۵. آیا در حادثه فروپاشی تلفات جانی وجود داشت؟
خوشبختانه، به دلیل نوسانات مشهود قبلی، ترافیک در آن صبح کم بود. تنها قربانی این حادثه، سگ لئونارد کواتس‌ورث، روزنامه‌نگاری بود که نتوانست به موقع از پل خارج شود و در خودروی رها شده‌اش باقی ماند. هیچ انسان دیگری آسیب ندید.

۶. چه کسی پل را طراحی کرده بود و رویکرد او چه بود؟
پل توسط لئون موئیسیف طراحی شده بود. رویکرد او بر ساخت سازه‌ای سبک و انعطاف‌پذیر بود که بر خلاف طرح‌های پیشین، از تیرهای جعبه‌ای سنگین پرهیز کرده و از تیرهای خرپایی کم‌عمق استفاده کرده بود، که این امر سختی پیچشی را به شدت کاهش داد.

۷. چه اقداماتی برای جلوگیری از فروپاشی پیش از حادثه انجام شد؟
تلاش‌هایی شامل نصب جک‌های هیدرولیک برای کنترل ارتعاشات عمودی، نصب کابل‌های مهار اضافی، و برنامه‌ریزی برای ایجاد سوراخ‌هایی در تیرها برای عبور جریان هوا انجام شد که هیچ‌کدام مؤثر نبودند یا تکمیل نشدند.

۸. نتیجه این حادثه برای مهندسی پل‌سازی چه بود؟
این حادثه منجر به یک انقلاب در مهندسی سازه شد. آزمایش مدل‌های پل در تونل باد برای بررسی پایداری آیرودینامیکی (به ویژه فلاتر) به یک استاندارد اجباری تبدیل شد و بر اهمیت سختی پیچشی تأکید گردید.

۹. آیا پس از فروپاشی، پل جایگزین ساخته شد؟
بله، پل جایگزینی با طراحی بسیار مقاوم‌تر (با عرشه جعبه‌ای صلب) ساخته شد که امروزه فعال است و به عنوان پل تانگو-تاکوما شناخته می‌شود.

۱۰. چرا این حادثه در تاریخ مهندسی اینقدر مشهور و مورد مطالعه باقی مانده است؟
این حادثه به دلیل ثبت تصویری واضح و فیلم‌برداری شده از لحظه فروپاشی، و همچنین نقش آن به عنوان یک مطالعه موردی حیاتی در اثبات اهمیت علم دینامیک سازه‌ها در برابر نیروهای محیطی، در تاریخ مشهور شد.
