بررسی نصب کارت گرافیک عمودی؛ زیبایی یا کاهش کارایی؟

بررسی نصب کارت گرافیک عمودی؛ زیبایی یا کاهش کارایی؟

شکوه سخت‌افزار در معرض دید

در دنیای امروز سخت‌افزارهای کامپیوترهای شخصی، کارت‌های گرافیک (GPU) از قطعات صرفاً عملکردی به محور اصلی طراحی و زیبایی سیستم‌های گیمینگ و ورک‌استیشن تبدیل شده‌اند. با افزایش چشمگیر اندازه و طراحی‌های خیره‌کننده این قطعات، نیاز به نمایش آن‌ها در داخل کیس‌های کامپیوتر بیش از پیش احساس می‌شود. در گذشته، تنها روش نصب، قرارگیری افقی کارت گرافیک در اسلات مادربرد (PCIe x16) بود. اما ظهور ترندهایی نظیر کیس‌های با پنل شیشه‌ای و علاقه‌مندی به نمایش دقیق قطعات، موجب محبوبیت روزافزون نصب عمودی کارت گرافیک شده است.

نصب عمودی کارت گرافیک، که در ابتدا صرفاً یک راه‌حل زیبایی‌شناختی به نظر می‌رسید، اکنون به یکی از موضوعات داغ و بحث‌برانگیز در جامعه سخت‌افزاری تبدیل شده است. آیا این رویکرد، نمایشی خیره‌کننده از قدرت سخت‌افزاری است، یا اینکه با کاهش عملکرد، افزایش دما و ایجاد فشار مکانیکی بر قطعات، هزینه‌ای ناخواسته را به دنبال دارد؟ این مقاله جامع، با تکیه بر دانش فنی و بررسی دقیق داده‌ها، به کالبدشکافی این موضوع می‌پردازد و به سوال اصلی پاسخ می‌دهد: نصب عمودی کارت گرافیک؛ زیبایی یا کاهش کارایی؟

ما در این بررسی، تمامی ابعاد فنی، از تأثیر بر جریان هوا و ثبات مکانیکی گرفته تا چالش‌های مربوط به کابل‌های رایزر (Riser Cables) و سازگاری با کیس‌های مختلف را موشکافی خواهیم کرد. هدف این است که یک دیدگاه جامع و تخصصی ارائه دهیم که به شما کمک کند تصمیمی آگاهانه در مورد پیکربندی سیستم خود بگیرید.

---

۱. تاریخچه کوتاه نصب افقی و پیدایش نصب عمودی

برای درک اهمیت نصب عمودی، ابتدا باید ریشه‌های نصب افقی را بررسی کنیم.

۱.۱. روش سنتی: نصب افقی (Horizontal Mounting)

از زمان معرفی اسلات‌های توسعه PCI و به دنبال آن PCI Express، استاندارد صنعتی بر نصب افقی کارت گرافیک بوده است. در این روش، کارت مستقیماً به اسلات x16 مادربرد متصل می‌شود و فن‌های خنک‌کننده آن به سمت بالا یا پایین (بسته به طراحی کیس) قرار می‌گیرند. این روش به طور طبیعی در اکثر کیس‌ها، فضای کافی برای جریان هوای ورودی را فراهم می‌کند و سازگاری حداکثری با مادربردها و اتصالات پاور (مانند کابل‌های 8 پین یا 12VHPWR) دارد.

۱.۲. تولد ترند نمایشگر (Showcase Trend)

با ورود کیس‌های مدرن که از پنل‌های کناری شیشه‌ای (معمولاً تمپر شده یا اکریلیک) استفاده می‌کنند، نیاز به نمایش زیبایی‌شناختی قطعات داخلی افزایش یافت. کارت‌های گرافیک پیشرفته‌تر، با نورپردازی‌های RGB، هیت‌سینک‌های حجیم و طراحی‌های صنعتی جذاب، دیگر قطعاتی نبودند که صرفاً زیر مادربرد پنهان شوند. این نیاز، زمینه‌ساز ظهور راه‌حل‌هایی برای نمایش عمودی GPU شد.

۱.۳. انقلاب کابل‌های رایزر و آداپتورها

انتقال کارت گرافیک از حالت افقی به عمودی بدون استفاده از یک واسط ضروری است: کابل رایزر PCIe. این کابل‌ها در ابتدا بیشتر برای ماینینگ (استخراج رمزارز) که در آن کارت‌ها از مادربرد جدا می‌شدند، استفاده می‌شدند. اما با پیشرفت فناوری و ارائه کیت‌های نصب عمودی اختصاصی، این کابل‌ها به ابزاری استاندارد برای زیبایی‌شناسی تبدیل شدند. امروزه، اکثر تولیدکنندگان کیس و کارت گرافیک، کیت‌های مخصوصی برای این منظور ارائه می‌دهند.

---

۲. تعریف دقیق نصب عمودی کارت گرافیک

نصب عمودی کارت گرافیک به حالتی اطلاق می‌شود که محور طولی کارت گرافیک، به جای موازی بودن با سطح مادربرد (افقی)، عمود بر آن قرار می‌گیرد. در این پیکربندی، فن‌های کارت گرافیک (اگر وجود داشته باشند) به جای اینکه هوای محیط را از کف یا سقف کیس دریافت کنند، هوای کیس را از جلو به عقب یا بالعکس، به صورت عمودی جذب یا دفع می‌کنند.

نکات فنی کلیدی:

• اتصال: کارت گرافیک از طریق یک کابل توسعه (Extender) انعطاف‌پذیر یا یک براکت سخت، به اسلات PCIe اصلی روی مادربرد متصل می‌شود.
• موقعیت: بسته به طراحی کیت نصب، کارت ممکن است کاملاً عمودی (90 درجه نسبت به مادربرد) یا با کمی زاویه نصب شود.
• فاصله از پنل: نکته حیاتی در نصب عمودی، فاصله کارت از پنل کناری کیس (معمولاً شیشه‌ای) است که مستقیماً بر جریان هوا تأثیر می‌گذارد.

---

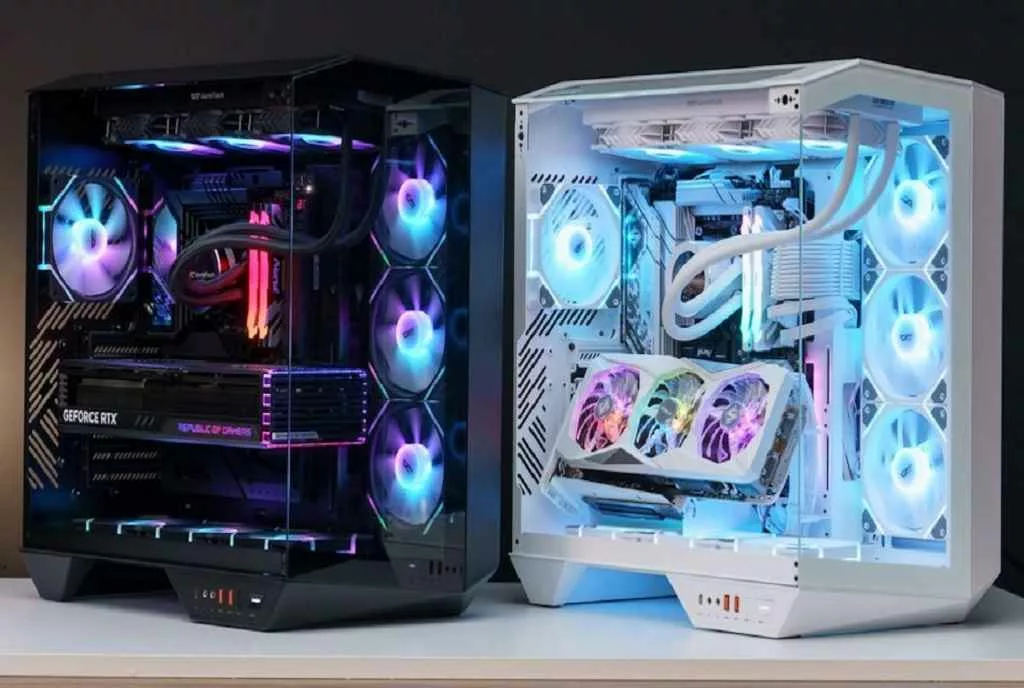

۳. مقایسه کامل نصب افقی و عمودی

تصمیم‌گیری در مورد روش نصب نیازمند یک ارزیابی چندوجهی است. در ادامه، این دو روش را بر اساس پنج معیار اصلی مقایسه می‌کنیم.

۳.۱. عملکرد و کارایی حرارتی (Thermal Performance)

تأثیر بر دما: چالشی بزرگ

یکی از مهم‌ترین نگرانی‌ها در نصب عمودی، تأثیر آن بر دمای عملیاتی کارت گرافیک است. در حالت افقی، فن‌های GPU هوای سرد را از پایین کیس (با فرض داشتن فیلتر و فن ورودی مناسب) جذب کرده و هوای گرم را به سمت بالا هدایت می‌کنند. در حالت عمودی، اگر کارت بیش از حد به پنل کناری شیشه‌ای نزدیک باشد، فضای کافی برای فن‌ها جهت “نفس کشیدن” وجود نخواهد داشت. این امر باعث می‌شود که فن‌ها مجبور به کارکرد با دور بالاتر شوند تا دمای مورد نظر را حفظ کنند، یا در صورت عدم توانایی، دچار ثروتلینگ حرارتی شوند.

۳.۲. صدا (Acoustics)

نصب عمودی اغلب منجر به افزایش سطح نویز می‌شود. دلیل اصلی این است که برای غلبه بر محدودیت‌های جریان هوا (که در بخش قبل ذکر شد)، فن‌های کارت گرافیک باید با سرعت RPM بالاتری کار کنند. در حالت افقی، فن‌ها معمولاً با تعامل بهتری با جریان هوای کیس کار می‌کنند و می‌توانند در دورهای پایین‌تر دمای مشابهی را حفظ کنند.

۳.۳. دوام و فشار مکانیکی (Structural Integrity and Durability)

کارت‌های گرافیک مدرن، به ویژه مدل‌های رده‌بالای 3 تا 4 اسلاته مانند RTX 4080 و 4090، بسیار سنگین هستند.

ساگ (Sag) در مقابل نصب عمودی:

• نصب افقی: ساگ (افتادگی) کارت گرافیک به سمت پایین، یک نگرانی جدی است و نیاز به استند یا براکت‌های نگهدارنده دارد تا از آسیب دیدن اسلات PCIe و مادربرد جلوگیری شود.
• نصب عمودی: این روش عملاً مشکل ساگ ناشی از وزن را از بین می‌برد، زیرا وزن GPU به جای تکیه بر اسلات مادربرد، توسط براکت نگهدارنده عمودی (که معمولاً به شاسی کیس متصل است) تحمل می‌شود. این یک مزیت بزرگ مکانیکی برای کارت‌های بسیار سنگین است.

۳.۴. زیبایی‌شناسی و نمایش (Aesthetics and Showcase Value)

بی‌شک، نصب عمودی در این بخش پیروز است. کارت گرافیک عمودی، جلوه‌ای خیره‌کننده به سیستم می‌بخشد و امکان نمایش بهتر نورپردازی‌ها، کولینگ مایع سفارشی (Custom Water Cooling) و طراحی خود کارت را فراهم می‌آورد. این رویکرد برای کسانی که سیستم خود را در محیطی عمومی نمایش می‌دهند، یک مزیت غیرقابل انکار است.

۳.۵. پیچیدگی نصب و سازگاری

نصب افقی Plug-and-Play است. نصب عمودی نیازمند خرید کیت‌های اختصاصی (شامل براکت و رایزر کابل) است و ممکن است با برخی طراحی‌های خاص کیس سازگار نباشد یا نیاز به تغییرات فیزیکی (مانند حذف براکت‌های افقی سنتی) داشته باشد.

---

۴. بررسی علمی ساگ GPU و اثرات مکانیکی بلندمدت

ساگ (افتادگی) کارت گرافیک یک پدیده فیزیکی جدی است که ناشی از نیروی جاذبه و وزن زیاد کارت‌های گرافیک مدرن است.

۴.۱. مکانیسم ساگ و خطر خرابی اسلات PCIe

کارت‌های گرافیک پرچم‌دار مانند سری‌های اخیر NVIDIA و AMD می‌توانند وزنی بین 1 تا 1.8 کیلوگرم داشته باشند. این وزن، اگر مستقیماً بر روی کانکتور اسلات PCIe مادربرد وارد شود، می‌تواند منجر به موارد زیر گردد:

1. تغییر شکل فیزیکی کانکتور: با گذشت زمان، پلاستیک و فلز کانکتور PCIe ممکن است دچار تغییر شکل دائمی شوند.
2. آسیب به لحیم‌کاری (Solder Joints): فشار مداوم می‌تواند به اتصالات لحیم شده بین اسلات PCIe و PCB مادربرد آسیب بزند و باعث قطعی یا تداخل سیگنال شود.
3. خرابی اسلات: در موارد شدید، اسلات ممکن است کلاً از مادربرد جدا شود.

۴.۲. نصب عمودی به عنوان راه حل ضد ساگ

نصب عمودی، با انتقال بار مکانیکی از مادربرد به بدنه کیس، این مشکل را به طور کامل مرتفع می‌کند. در این حالت، وزن کارت بر براکت نگهدارنده و در نهایت به شاسی کیس منتقل می‌شود، که برای تحمل چنین بارهایی طراحی شده است. این موضوع به ویژه برای کارت‌هایی با ابعاد بسیار بزرگ و سنگین (مانند RTX 4090 Founders Edition یا مدل‌های سفارشی بزرگ) یک مزیت ایمنی حیاتی محسوب می‌شود.

---

۵. بررسی تاثیر نصب عمودی بر دمای GPU (سناریوهای مختلف کیس)

همانطور که اشاره شد، دما بزرگترین نقطه ضعف بالقوه در نصب عمودی است. نحوه تأثیرپذیری دما به شدت به طراحی کیس و جریان هوای کلی (Airflow) وابسته است.

۵.۱. کیس‌های با جریان هوای خوب (High Airflow/Mesh Cases)

در کیس‌هایی که پنل‌های جلویی و بالایی کاملاً مشبک (Mesh) هستند و جریان هوای ورودی و خروجی بسیار قوی است، تأثیر منفی نصب عمودی به حداقل می‌رسد.

• سناریو: فن‌های ورودی قوی هوای سرد را مستقیماً به سمت فن‌های عمودی کارت هدایت می‌کنند و فن‌های خروجی، هوای گرم را به سرعت خارج می‌سازند. در این حالت، اختلاف دما بین حالت افقی و عمودی معمولاً کمتر از 3 تا 5 درجه سانتی‌گراد خواهد بود که در محدوده قابل قبول عملکردی قرار می‌گیرد.

۵.۲. کیس‌های با جریان هوای محدود (Solid Panel/Tempered Glass Front)

این کیس‌ها معمولاً پنل جلویی شیشه‌ای یا فولادی دارند که مسیر اصلی ورود هوای تازه را محدود می‌کند.

• سناریو: در این وضعیت، فن‌های عمودی کارت مجبورند هوای موجود در محفظه میانی کیس (که از قبل گرم شده) را مجدداً به گردش درآورند. این امر منجر به افزایش محسوس دما (معمولاً 7 تا 12 درجه سانتی‌گراد) می‌شود و کارت را سریع‌تر به سمت محدودیت‌های حرارتی سوق می‌دهد.

۵.۳. فاصله بحرانی: فاصله کارت از پنل شیشه‌ای

عاملی که اغلب نادیده گرفته می‌شود، فاصله بین فن‌های کارت گرافیک و شیشه کناری است.

قانون سرانگشتی: برای عملکرد حرارتی قابل قبول، باید حداقل 4 تا 5 سانتی‌متر فاصله بین فن‌های GPU و نزدیک‌ترین سطح سخت (مانند شیشه) وجود داشته باشد.

اگر کیت نصب عمودی شما کارت را بسیار نزدیک به شیشه نگه دارد، فن‌ها کارایی خود را به شدت از دست می‌دهند. در این حالت، نصب عمودی عملاً تبدیل به یک دام حرارتی (Thermal Trap) می‌شود.

---

۶. بررسی تاثیر بر عملکرد، فرکانس و ثروتلینگ

عملکرد کارت گرافیک تحت تأثیر مستقیم فرکانس‌های بوست (Boost Clocks) آن قرار دارد. این فرکانس‌ها تابعی از دو عامل اصلی هستند: مصرف برق (Power Limit) و دما (Thermal Limit).

۶.۱. فرکانس‌های بوست و دما

در حالت ایده‌آل (خنک)، کارت‌های مدرن مانند سری 4000 انویدیا می‌توانند فرکانس‌های بوست بالاتری را حفظ کنند. اگر نصب عمودی منجر به افزایش 10 درجه سانتی‌گراد در دمای عملیاتی شود، این افزایش دما اغلب باعث کاهش اندک فرکانس بوست می‌شود.

این کاهش فرکانس در کاربردهای سنگین و طولانی مدت (مانند رندرینگ یا بازی‌های AAA با نرخ فریم بالا) می‌تواند به کاهش 1 تا 3 درصدی عملکرد کلی منجر شود. برای یک کاربر معمولی، این تفاوت اغلب نامحسوس است.

۶.۲. ثروتلینگ (Thermal Throttling)

ثروتلینگ زمانی اتفاق می‌افتد که دما به آستانه ایمنی (معمولاً 85 تا 90 درجه سانتی‌گراد برای هسته GPU) برسد و کارت به طور تهاجمی فرکانس خود را کاهش دهد تا از آسیب جلوگیری کند. در سناریوهایی که جریان هوا بسیار ضعیف است، نصب عمودی می‌تواند کارت را سریع‌تر به این آستانه برساند و باعث افت ناگهانی عملکرد شود.

۶.۳. اثر رایزر کابل بر عملکرد (Bandwidth Loss)

یکی از مهم‌ترین جنبه‌های فنی، کیفیت کابل رایزر است. این کابل‌ها واسطی بین کارت و مادربرد هستند و مسئول انتقال داده‌ها با سرعت بالا (PCIe Lanes) می‌باشند.

• کابل‌های قدیمی یا بی‌کیفیت: ممکن است نتوانند پهنای باند کامل PCIe 4.0 یا 5.0 را پشتیبانی کنند و باعث ایجاد خطاهای انتقال داده شوند. این خطاها نه تنها سرعت را کاهش می‌دهند، بلکه پایداری سیستم را نیز به خطر می‌اندازند.
• نرخ انتقال: اگر کارت شما PCIe 4.0 است و از رایزر PCIe 3.0 استفاده می‌کنید، پهنای باند شما به نصف کاهش می‌یابد (از 16 گیگابایت بر ثانیه به 8 گیگابایت بر ثانیه در حالت x16). این امر به ویژه در رزولوشن‌های پایین یا بازی‌هایی که نیاز شدید به پهنای باند دارند، محسوس است.

---

۷. بررسی دقیق رایزر کارت گرافیک (PCIe 3/4/5، طول، شیلدینگ، برند)

رایزر کابل قلب تپنده سیستم نصب عمودی است. انتخاب نادرست یا بی‌کیفیت آن، می‌تواند کل سیستم شما را تحت تأثیر قرار دهد.

۷.۱. استاندارد PCIe و پهنای باند

مهم‌ترین عامل، تطابق استاندارد رایزر با اسلات مادربرد و کارت گرافیک است.

• PCIe 3.0: نرخ انتقال 8 GT/s. برای کارت‌های میان‌رده یا قدیمی‌تر کافی است.
• PCIe 4.0: نرخ انتقال 16 GT/s. استاندارد کنونی برای کارت‌های جدید. استفاده از رایزر 3.0 با کارت 4.0 باعث محدودیت پهنای باند می‌شود.
• PCIe 5.0: نرخ انتقال 32 GT/s. نسل آینده که نیاز به رایزرهای بسیار باکیفیت و گران‌قیمت دارد.

اگر کارت شما PCIe 4.0 است و رایزر 4.0 را خریداری می‌کنید، باید مطمئن شوید که رایزر توانایی حفظ عملکرد در حالت x16 کامل را دارد.

۷.۲. طول کابل و تأثیر بر سیگنال

کابل‌های رایزر طول‌های متفاوتی دارند (معمولاً 20 تا 30 سانتی‌متر برای نصب‌های استاندارد). با افزایش طول، امپدانس (Impedance) و افت سیگنال (Signal Degradation) افزایش می‌یابد.

• توصیه: همیشه کوتاه‌ترین رایزر ممکن که فاصله مورد نیاز شما را پوشش دهد، انتخاب کنید. رایزرهای بسیار بلند (بیش از 40 سانتی‌متر) به ندرت برای نصب‌های عمودی داخل کیس پیشنهاد می‌شوند، مگر اینکه شیلدینگ بسیار قوی داشته باشند.

۷.۳. اهمیت شیلدینگ (Shielding) و کیفیت ساخت

رایزرهای PCIe داده‌های حساس را با فرکانس‌های بسیار بالا منتقل می‌کنند. این سیگنال‌ها مستعد تداخل الکترومغناطیسی (EMI) هستند.

• شیلدینگ: رایزرهای باکیفیت باید دارای لایه‌های شیلدینگ (معمولاً فویل آلومینیومی یا بافته شده مسی) باشند تا از نویز و تداخل خارجی محافظت کنند. رایزرهای ارزان قیمت، فاقد این لایه‌ها هستند که می‌تواند منجر به:
  • خطاهای CRC (Cyclic Redundancy Check) در انتقال داده.
  • کاهش پایداری در لود بالا.
  • نیاز به کار مجدد سیستم برای شناسایی کامل کارت.

۷.۴. برندهای معتبر

برندهایی که به طور تخصصی در زمینه تولید کابل‌های انتقال داده PCIe فعال هستند (مانند LinkUp، Phanteks، Lian Li در کیت‌های یکپارچه) معمولاً محصولات با کیفیت‌تری ارائه می‌دهند که تست‌های سخت‌گیرانه‌ای را پشت سر گذاشته‌اند. هنگام خرید، به دنبال کیت‌هایی باشید که سازگاری کامل با PCIe 4.0 یا 5.0 را تضمین می‌کنند.

---

۸. تاثیر رایزر بی‌کیفیت بر پایداری سیستم

یک رایزر کابل ضعیف، می‌تواند سیستم شما را دچار تلوتلو خوردن کند، در حالی که مشکل ظاهراً به کارت گرافیک یا مادربرد مربوط نیست.

۸.۱. مشکلات پایداری نرم‌افزاری و درایور

زمانی که داده‌ها به درستی منتقل نشوند، ممکن است درایور انویدیا یا AMD در تشخیص کامل قابلیت‌های کارت دچار مشکل شود. این امر می‌تواند منجر به:

• شناسایی نادرست کارت در BIOS/UEFI.
• خطاهای ناگهانی درایور (TDR Errors) هنگام اجرای بازی.
• عدم توانایی در دستیابی به اورکلاک پایدار.

۸.۲. تداخل نویز و مشکلات فیزیکی

اگر شیلدینگ کافی نباشد، نویز الکتریکی فن‌های کارت گرافیک یا سایر اجزای نزدیک (مانند کابل‌های پاور) می‌تواند به سیگنال‌های داده نفوذ کرده و باعث خرابی در انتقال بیت‌ها شود. این خرابی‌ها به شکل کرش‌های نرم‌افزاری یا صفحه آبی مرگ (BSOD) ظاهر می‌شوند که ردیابی آن‌ها دشوار است، زیرا سیستم‌عامل فرض می‌کند سخت‌افزار سالم است، در حالی که یک اتصال ضعیف علت اصلی است.

---

۹. سازگاری کیس‌ها (Mesh، Glass، کیس‌های خاص)

انتخاب کیس مناسب، بیش از پیش در نصب عمودی حیاتی است.

۹.۱. کیس‌های دارای پشتیبانی بومی (Native Support)

برخی کیس‌های مدرن (مانند برخی مدل‌های NZXT، Corsair، و Lian Li) دارای شکاف‌های از پیش تعبیه شده و براکت‌های مخصوص نصب عمودی هستند که اغلب شامل یک رایزر با کیفیت نیز می‌باشند. این کیت‌ها بیشترین سازگاری و بهترین فاصله عمودی را تضمین می‌کنند.

۹.۲. کیس‌های شیشه‌ای (Tempered Glass Focus)

این کیس‌ها بیشترین ریسک حرارتی را ایجاد می‌کنند، زیرا پنل شیشه‌ای عایق حرارت است و اجازه تبادل هوا را نمی‌دهد. در این کیس‌ها، ضروری است که فن‌های ورودی کیس (در جلو) بسیار قدرتمند باشند و کارت گرافیک عمودی در دورترین حالت ممکن از شیشه نصب شود.

۹.۳. کیس‌های Mesh (جریان هوای حداکثری)

این کیس‌ها بهترین محیط برای نصب عمودی هستند. وجود مش در جلو، بالا و پایین اجازه می‌دهد که جریان هوای تازه، حتی در حالت عمودی، به طور مؤثری فن‌های کارت گرافیک را تغذیه کند. در این سناریو، عملکرد حرارتی اغلب به حالت افقی نزدیک خواهد بود.

۹.۴. چالش کیس‌های کوچک (ITX/mATX)

در کیس‌های کوچک، نصب عمودی اغلب به معنای قرارگیری کارت درست در مقابل مادربرد یا در فاصله بسیار کم از رم و سینک CPU است. این امر نه تنها جریان هوای کارت را مختل می‌کند، بلکه می‌تواند بر خنک‌سازی سایر قطعات نیز تأثیر منفی بگذارد. نصب عمودی در این فرم فاکتورها معمولاً توصیه نمی‌شود، مگر اینکه کیس دارای طراحی بسیار هوشمندانه برای تفکیک جریان هوا باشد.

---

۱۰. آموزش گام‌به‌گام نصب عمودی کارت گرافیک

نصب موفقیت‌آمیز عمودی نیازمند دقت در مونتاژ است. این آموزش بر اساس استفاده از یک کیت رایزر پس از فروش (Aftermarket Kit) است.

مرحله 1: آماده‌سازی و بررسی سازگاری

1. بررسی ابعاد: مطمئن شوید کیس شما فضای کافی برای نصب براکت عمودی و همچنین فضای کافی بین کارت و پنل کناری (حداقل 4 سانتی‌متر) دارد.
2. تأمین کیت: کیت مناسب با استاندارد PCIe مورد نیاز (4.0 یا 5.0) و طول مناسب تهیه کنید.

مرحله 2: جداسازی قطعات و نصب براکت

1. خاموش کردن و قطع برق: سیستم را کاملاً خاموش کرده و کابل برق را جدا کنید.
2. حذف پوشش‌های اسلات: براکت‌های فلزی نگهدارنده اسلات‌های PCIe افقی که در محل نصب عمودی قرار می‌گیرند را باز کرده و جدا کنید.
3. نصب براکت نگهدارنده: براکت اصلی کیت عمودی را به پشت کیس متصل کنید. این براکت معمولاً محل قرارگیری کارت گرافیک جدید را مشخص می‌کند.

مرحله 3: اتصال رایزر کابل به مادربرد

1. پیدا کردن اسلات اصلی: بهترین عملکرد معمولاً با اتصال رایزر به اسلات اصلی (بالاترین اسلات x16) مادربرد حاصل می‌شود.
2. نصب رایزر: سر کوچک‌تر (سمت مادربرد) کابل رایزر را با دقت و اطمینان کامل به اسلات PCIe مادربرد فشار دهید تا کاملاً قفل شود.

مرحله 4: نصب کارت گرافیک روی براکت رایزر

1. اتصال به رایزر: کارت گرافیک را به سر دیگر کابل رایزر (که اکنون روی براکت عمودی نصب شده است) متصل کنید. مطمئن شوید که کانکتور طلایی کاملاً در اسلات فرود آمده است.
2. محکم‌سازی: پیچ‌های نگهدارنده براکت عمودی به شاسی کیس را محکم کنید. این مرحله حیاتی است زیرا تمام وزن کارت را تحمل می‌کند.

مرحله 5: مدیریت کابل و تست اولیه

1. اتصالات برق: کابل‌های برق 8 پین یا 12VHPWR را به کارت متصل کنید. مدیریت کابل در نصب عمودی پیچیده‌تر است؛ مطمئن شوید کابل‌ها به پره‌های فن نزدیک نیستند.
2. تست بوت: سیستم را روشن کنید. اگر کارت شناسایی نشد، به BIOS/UEFI بروید و تنظیمات اسلات PCIe را بررسی کنید (گاهی اوقات نیاز است که حالت PCIe را به صورت دستی برای اسلات اصلی تنظیم کنید).
3. تست پایداری (استرس تست): پس از ورود به ویندوز، از نرم‌افزارهایی مانند FurMark یا 3DMark برای تحت فشار قرار دادن کارت و پایش دما استفاده کنید.

---

۱۱. اشتباهات رایج کاربران و راه‌حل‌ها

ناآگاهی از جزئیات فنی می‌تواند منجر به نصب ناکارآمد شود.

---

۱۲. راهکارهای کاهش دما در نصب عمودی

اگرچه دما در نصب عمودی می‌تواند چالش‌برانگیز باشد، با رویکردهای صحیح می‌توان آن را مدیریت کرد.

۱۲.۱. بهینه‌سازی جریان هوای کیس (Airflow Optimization)

1. فن‌های ورودی قوی: افزایش تعداد و سرعت فن‌های ورودی (Front Intake Fans) برای پمپاژ هوای سرد به داخل کیس.
2. خنک‌سازی کف کیس: اگر کیس اجازه می‌دهد، نصب فن‌های ۱۲۰ میلی‌متری در کف کیس برای هدایت هوای سرد به سمت فن‌های عمودی کارت گرافیک.
3. مدیریت کابل‌های پشت مادربرد: کابل‌کشی نامرتب در پشت سینی مادربرد می‌تواند جریان هوای خروجی فن‌های CPU و کیس را مختل کند.

۱۲.۲. استفاده از کیت‌های نصب زاویه‌دار (Angled Mounts)

برخی کیت‌های پیشرفته، کارت را با زاویه‌ای کم (مثلاً 45 درجه) نصب می‌کنند. این زاویه به فن‌های کارت اجازه می‌دهد تا بخشی از هوای ورودی را از قسمت بالا یا پایین جذب کنند و فاصله بهتری از پنل شیشه‌ای حفظ شود. این روش تعادلی بین زیبایی عمودی و عملکرد حرارتی افقی ارائه می‌دهد.

۱۲.۳. زیر ولتاژ کردن (Undervolting) کارت گرافیک

یکی از مؤثرترین روش‌های کاهش دما، Undervolting است. با کاهش اندک ولتاژ اعمالی به GPU، می‌توان فرکانس عملکرد را ثابت نگه داشت یا حتی افزایش داد، در حالی که مصرف برق و حرارت تولیدی به شدت کاهش می‌یابد.

• مزیت در نصب عمودی: کارت در دمای پایین‌تری کار می‌کند، بنابراین حاشیه بیشتری برای مقابله با محدودیت‌های جریان هوای ناشی از نصب عمودی خواهید داشت.

---

۱۳. مقایسه نصب عمودی در کیس‌های رده‌بالا و معمولی

تفاوت در کیفیت ساخت کیس به شدت بر نتایج نصب عمودی تأثیر می‌گذارد.

۱۳.۱. کیس‌های رده‌بالا (Premium/Enthusiast Grade)

کیس‌های پرچم‌دار معمولاً با در نظر گرفتن قابلیت‌های نصب عمودی طراحی شده‌اند. این کیس‌ها دارای:

• فضای داخلی فراوان: فاصله زیاد بین کارت و پنل شیشه‌ای.
• براکت‌های پیشرفته: کیت‌های نصب عمودی که از طریق مسیرهای بهینه شده کابل‌کشی و مدیریت حرارتی طراحی شده‌اند.
• جریان هوای عالی: طراحی‌های مش (Mesh) در اکثر سطوح که نیاز به Undervolting را کاهش می‌دهد.

در این کیس‌ها، افت عملکرد یا افزایش دمای محسوس در نصب عمودی بسیار نادر است و کاربران می‌توانند به راحتی از زیبایی آن بهره ببرند.

۱۳.۲. کیس‌های معمولی یا اقتصادی (Budget/Mid-Range)

این کیس‌ها اغلب بر پایه صرفه‌جویی در فضا و هزینه طراحی شده‌اند. ویژگی‌های منفی شامل:

• پنل‌های جلویی بسته: محدودیت شدید ورودی هوا.
• فضای محدود: کارت گرافیک عمودی ممکن است در فاصله بسیار نزدیک به شیشه یا دیگر قطعات (مانند هارد درایوها یا خازن‌های مادربرد) نصب شود.

در این سناریو، نصب عمودی به شدت دمای کارت را افزایش می‌دهد و برای کارت‌های پرقدرت، به یک ریسک جدی تبدیل می‌شود. کاربران باید با احتیاط بیشتری به سراغ این روش بروند و حتماً از فن‌های اضافی برای تقویت جریان هوای ورودی استفاده کنند.

---

۱۴. بررسی نصب عمودی برای GPUهای سنگین مثل RTX 4090 و RTX 50

کارت‌های گرافیک پرچم‌دار جدید، به دلیل ابعاد فیزیکی عظیم و وزن بالا، موضوع ویژه‌ای در بحث نصب عمودی هستند.

۱۴.۱. RTX 4090: وزن و حرارت دوگانه

RTX 4090 اغلب وزنی در حدود 2.2 تا 2.5 کیلوگرم دارد و ضخامت آن به 3.5 تا 4 اسلات می‌رسد.

• مزیت مکانیکی: نصب عمودی برای 4090 از نظر مکانیکی بسیار منطقی است، زیرا وزن آن به شدت به اسلات PCIe فشار می‌آورد. استفاده از کیت عمودی پشتیبانی بهتری از PCB کارت فراهم می‌کند.
• چالش حرارتی: این کارت‌ها گرمای بسیار زیادی تولید می‌کنند. نصب عمودی آن‌ها بدون جریان هوای بی‌نقص، تقریباً همیشه به افزایش دما و کاهش عملکرد منجر می‌شود. کیت‌های عمودی مخصوص 4090 طراحی شده‌اند که کارت را با فاصله بیشتری از شیشه نگه دارند.

۱۴.۲. نسل‌های آینده (RTX 50 و فراتر)

پیش‌بینی می‌شود که با افزایش قدرت پردازشی، مصرف برق و در نتیجه تولید حرارت نیز افزایش یابد. همچنین، اندازه فیزیکی کارت‌ها به دلیل سیستم‌های خنک‌کننده پیچیده‌تر، بیشتر خواهد شد.

نکته پیش‌بینی: برای نسل‌های آتی، فناوری رایزر PCIe 5.0 با شیلدینگ پیشرفته‌تر و اتلاف انرژی کمتر، ضروری خواهد بود. همچنین، احتمالاً طراحان کیس راه‌هایی برای جداسازی محفظه حرارتی GPU از بقیه قطعات تعبیه خواهند کرد تا نصب عمودی بدون افت کارایی امکان‌پذیر شود.

---

۱۵. بررسی اقتصادی: آیا هزینه نصب عمودی ارزش دارد؟

نصب عمودی یک هزینه اضافی را به سیستم تحمیل می‌کند که شامل خرید کیت براکت و کابل رایزر است.

۱۵.۱. مؤلفه‌های هزینه

1. کابل رایزر (Riser Cable): یک رایزر با کیفیت PCIe 4.0 می‌تواند بین 40 تا 100 دلار هزینه داشته باشد.
2. براکت نگهدارنده: بسته به برند و طراحی (استاندارد یا اختصاصی کیس)، این قطعه نیز ممکن است قیمتی مشابه یا بالاتر داشته باشد.

۱۵.۲. تحلیل ارزش (Value Proposition)

ارزش نصب عمودی بستگی به اولویت‌های شما دارد:

• برای زیبایی مطلق (Showcase Builds): اگر هدف اصلی شما نمایش سیستم است و بودجه کافی دارید، هزینه توجیه پذیر است، به شرطی که از کیت‌های با کیفیت استفاده کنید تا از افت عملکرد جلوگیری شود.
• برای بهبود عملکرد (Hypothetical Performance Gain): نصب عمودی به خودی خود عملکرد را بهبود نمی‌بخشد (و اغلب آن را اندکی کاهش می‌دهد). اگر تنها هدف شما خنک‌تر کردن GPU است، سرمایه‌گذاری روی فن‌های بیشتر و باکیفیت‌تر یا سیستم خنک‌کننده مایع AIO/Custom، بازدهی بیشتری خواهد داشت.
• برای رفع ساگ: اگر کارت شما بسیار سنگین است، هزینه نصب عمودی در واقع یک “بیمه” در برابر خرابی فیزیکی اسلات PCIe است و این هزینه توجیه پذیر خواهد بود.

نتیجه اقتصادی: نصب عمودی را باید به عنوان یک هزینه زیبایی‌شناختی در نظر گرفت، نه یک ارتقاء عملکردی خالص.

---

۱۶. سناریوهای پیشنهادی (چه کسانی نصب عمودی کنند، چه کسانی نکنند)

بر اساس تحلیل‌های فوق، می‌توان سناریوهای بهینه را مشخص کرد.

۱۶.۱. چه کسانی باید نصب عمودی کنند؟

1. علاقه‌مندان به نمایش زیبایی (Aesthetic Builders): کاربرانی که کیس شیشه‌ای دارند و می‌خواهند طراحی GPU و نورپردازی آن را به بهترین شکل نمایش دهند.
2. مالکان کارت‌های بسیار سنگین (Heavy GPUs): برای حذف نگرانی‌های مربوط به ساگ و محافظت از اسلات PCIe (مانند صاحبان RTX 4090).
3. کاربران کیس‌های دارای تهویه عالی: در کیس‌هایی با جریان هوای مشبک و قوی، ریسک حرارتی به حداقل می‌رسد.

۱۶.۲. چه کسانی نباید نصب عمودی کنند؟

1. اولویت‌دهندگان به حداکثر عملکرد (Performance Maximizers): کاربرانی که به دنبال بالاترین اورکلاک پایدار و کمترین دمای ممکن هستند (نصب افقی استاندارد به طور پیش‌فرض کارایی حرارتی بیشتری دارد).
2. کاربران کیس‌های با پنل بسته: در کیس‌هایی که تهویه ضعیفی دارند، نصب عمودی باعث افزایش محسوس دما و کاهش طول عمر قطعات می‌شود.
3. کاربران با بودجه محدود: هزینه اضافی برای رایزر با کیفیت را می‌توان صرف قطعات مهم‌تر کرد.

---

۱۷. جدول مقایسه نهایی افقی vs عمودی

این جدول چکیده‌ای از نکات کلیدی ارائه شده در این مقاله جامع است:

---

۱۸. جمع‌بندی و نتیجه‌گیری حرفه‌ای

نصب عمودی کارت گرافیک یک دو راهی کلاسیک در دنیای سخت‌افزار مدرن است: زیبایی در برابر کارایی تئوری.

نتیجه‌گیری تخصصی:

نصب عمودی به خودی خود باعث کاهش پتانسیل عملکرد خام سخت‌افزار نمی‌شود؛ اسلات PCIe x16 مادربورد همیشه پتانسیل یکسانی دارد. چالش اصلی در پیاده‌سازی فیزیکی این روش نهفته است. اگر شما بتوانید با استفاده از یک کیت رایزر باکیفیت PCIe 4.0/5.0، کارت را در فاصله‌ای استاندارد (حداقل 4 سانتی‌متر) از پنل شیشه‌ای قرار دهید و جریان هوای کیس شما برای تأمین اکسیژن به فن‌های GPU کافی باشد، آنگاه افت عملکرد شما ناچیز (زیر 2%) خواهد بود و در عوض، از مزیت مکانیکی رفع ساگ و مزیت زیبایی‌شناختی بهره‌مند می‌شوید.

اما در صورتی که در یک کیس با جریان هوای محدود نصب شود، نصب عمودی به طور قطع منجر به افزایش دما، نویز بالاتر و در نهایت کاهش فرکانس‌های بوست شده و عملکردی پایین‌تر از حالت افقی استاندارد خواهد داشت.

حکم نهایی: نصب عمودی یک انتخاب زیبایی‌شناختی است که باید با آگاهی کامل از محدودیت‌های حرارتی و نیاز به سرمایه‌گذاری در قطعات جانبی باکیفیت (به خصوص رایزر کابل) همراه باشد. برای کاربران معمولی، نصب افقی هنوز روش مطمئن‌تری برای دستیابی به بالاترین ثبات حرارتی است.

---

۱۹. بخش سوالات متداول (FAQ)

در این بخش به 20 سوال پر تکرار و تخصصی در مورد نصب عمودی کارت گرافیک پاسخ می‌دهیم.

۱. آیا نصب عمودی کارت گرافیک باعث کاهش نرخ فریم (FPS) می‌شود؟
به طور مستقیم خیر. اما اگر نصب عمودی منجر به افزایش دما و فعال شدن ثروتلینگ حرارتی شود، بله، کاهش عملکرد و در نتیجه کاهش FPS را تجربه خواهید کرد.

۲. آیا کارت گرافیک عمودی سریع‌تر از کارت افقی است؟
خیر. در شرایط ایده‌آل حرارتی، هر دو پیکربندی باید عملکرد یکسانی داشته باشند، به شرطی که رایزر کابل از پهنای باند کامل (مثلاً PCIe 4.0 x16) پشتیبانی کند.

۳. رایزر کابل PCIe 5.0 در حال حاضر چه مزایایی نسبت به 4.0 دارد؟
در حال حاضر، مزیت عملکردی ملموسی در کارت‌های موجود (مانند سری 4000) مشاهده نمی‌شود، زیرا آن‌ها هنوز از پهنای باند کامل 4.0 استفاده نمی‌کنند. مزیت اصلی در آمادگی برای نسل‌های آتی GPU است.

۴. فاصله حداقل مورد نیاز کارت از پنل شیشه‌ای چقدر است؟
برای عملکرد بهینه فن‌ها، توصیه می‌شود حداقل 4 تا 5 سانتی‌متر فاصله بین فن‌های GPU و شیشه کناری وجود داشته باشد.

۵. آیا نصب عمودی به عمر مفید کارت گرافیک آسیب می‌زند؟
به طور مستقیم خیر. اما اگر به دلیل جریان هوای ضعیف، کارت به طور مداوم تحت دمای بالاتر از 80 درجه سانتی‌گراد کار کند، پتانسیل کاهش طول عمر را دارد.

۶. آیا نیاز به خرید براکت مخصوص خود کارت گرافیک دارم؟
خیر، مگر اینکه کیت عمودی خود برند GPU برای آن مدل طراحی شده باشد. در اکثر موارد، کیت‌های یونیورسال رایزر سازگار با مادربرد کافی هستند.

۷. چطور می‌توانم مطمئن شوم که رایزر کابل من PCIe 4.0 را پشتیبانی می‌کند؟
در تنظیمات BIOS/UEFI مادربرد خود، گزینه تنظیم سرعت اسلات PCIe را بررسی کنید. اگر بتوانید آن را روی Gen 4 تنظیم کنید و سیستم پایدار بماند، رایزر شما از 4.0 پشتیبانی می‌کند.

۸. اگر رایزر کابل من ارزان باشد، چه مشکلی پیش می‌آید؟
مشکلات اصلی شامل افت پهنای باند (مثلاً محدود شدن به PCIe 3.0)، تداخل سیگنال، ناپایداری سیستم و خطاهای سخت‌افزاری هستند.

۹. آیا نصب عمودی باعث می‌شود فن‌های کارت گرافیک “هوای داغ” را مجدداً به داخل بکشند؟
بله، اگر جریان هوای کیس ضعیف باشد، فن‌های GPU هوای گرم‌تر محبوس شده بین کارت و شیشه را می‌کشند که به افزایش دما منجر می‌شود.

۱۰. آیا می‌توانم از کابل‌های رایزر مورد استفاده در ماینینگ برای نصب عمودی استفاده کنم؟
از نظر فنی ممکن است، اما کابل‌های ماینینگ اغلب فاقد شیلدینگ قوی و انعطاف‌پذیری لازم برای زیبایی‌شناسی و ایمنی هستند و کیفیت آن‌ها تضمین شده نیست. توصیه نمی‌شود.

۱۱. آیا نصب عمودی به اسلات PCIe مادربرد آسیب می‌زند؟
خیر، نصب عمودی با استفاده از براکت، وزن کارت را از اسلات برمی‌دارد و در واقع از اسلات در برابر ساگ افقی محافظت می‌کند.

۱۲. چگونه می‌توانم در نصب عمودی، مشکل فن‌های جلویی کیس را حل کنم؟
فن‌های جلویی را با سرعت بالا تنظیم کنید تا هوای سرد تازه را مستقیماً به سمت کارت عمودی پمپاژ کنند و هرگونه هوای گرم را دور کنند.

۱۳. آیا Undervolting برای نصب عمودی ضروری است؟
اجباری نیست، اما به شدت توصیه می‌شود. Undervolting حاشیه حرارتی بیشتری به شما می‌دهد تا با محدودیت‌های جریان هوای ناشی از نصب عمودی مقابله کنید.

۱۴. آیا کارت‌های بسیار ضخیم (4 اسلاته) قابلیت نصب عمودی دارند؟
بسیاری از کیس‌های جدید این امکان را می‌دهند، اما مطمئن شوید که کیت نصب عمودی شما قابلیت نگهداری این ضخامت و همچنین فاصله کافی از پنل شیشه‌ای را فراهم می‌کند.

۱۵. آیا می‌توانم GPU را در حالت 90 درجه (کاملاً عمود) نصب کنم یا باید مایل (Angled) باشد؟
بسته به کیت، می‌توانید حالت 90 درجه را داشته باشید. با این حال، حالت کمی مایل اغلب تعادل بهتری بین نمایش و عملکرد حرارتی برقرار می‌کند.

۱۶. آیا نصب عمودی بر صدای کارت گرافیک تأثیر می‌گذارد؟
بله، به طور کلی باعث افزایش صدا می‌شود زیرا برای حفظ دما، فن‌ها باید با دور بیشتری کار کنند.

۱۷. آیا برای نصب عمودی نیاز به تغییر در تنظیمات بایوس (BIOS) دارم؟
بله، در برخی موارد، به خصوص اگر از اسلات‌های ثانویه استفاده کنید یا مادربرد شما قدیمی باشد، باید حالت عملکرد PCIe را برای اسلات اصلی تأیید کنید.

۱۸. چه زمانی باید بین زیبایی و کارایی، کارایی را انتخاب کنم؟
اگر هدف شما ثبت سریع‌ترین زمان‌ها در بنچمارک‌ها یا بازی در بالاترین تنظیمات بدون هیچ افت فریم لحظه‌ای است، نصب افقی استاندارد ایمن‌تر است.

۱۹. آیا نصب عمودی روی خنک‌کننده CPU (به خصوص کولرهای بادی بزرگ) تأثیر می‌گذارد؟
بله، نصب عمودی می‌تواند فضای هوایی اطراف کولر CPU را تغییر دهد و در برخی طراحی‌های خاص، جریان هوای ورودی کولر را محدود کند.

۲۰. بهترین نوع رایزر کابل برای استفاده با مادربردهای جدید چیست؟
یک رایزر PCIe 4.0 با شیلدینگ کامل، کابل انعطاف‌پذیر (فلت) و تأییدیه از سوی سازنده معتبر، بهترین انتخاب برای حفظ پایداری و پهنای باند است.
