هواپیمای رادارگریز X‑65؛ پروژه فوق‌پیشرفته دارپا وارد مرحله مونتاژ نهایی شد

diamond-wing-flapless-x-65_11zon — هواپیمای رادارگریز X‑65؛ پروژه فوق‌پیشرفته دارپا وارد مرحله مونتاژ نهایی شد

X-65 و فناوری رادارگریزی: انقلاب کنترل پرواز با کنترل فعال جریان هوا (AFC)

۱. طلوع عصر جدید رادارگریزی و کنترل پرواز

در قلب تاریخ هوانوردی، همواره تلاش برای فراتر رفتن از محدودیت‌های فیزیکی و مهندسی یک اصل اساسی بوده است. از زمان ظهور هواپیماهای بال ثابت، دانش آیرودینامیک به سوی پیچیدگی‌های فزاینده‌ای پیش رفته است، اما یک مانع اساسی همواره باقی مانده است: نیاز به سطوح کنترلی متحرک (مانند شهپرها، سکان‌ها و بالک‌ها) برای هدایت هواپیما. این سطوح، اگرچه برای پایداری و مانورپذیری حیاتی هستند، اما بزرگ‌ترین دشمن پنهان‌کاری (Stealth) و کارایی آیرودینامیکی به شمار می‌آیند.

امروزه، ما در آستانه یک پارادایم شیفت بنیادین در طراحی هواپیما ایستاده‌ایم؛ گذاری که می‌تواند تعریف جدیدی از پرواز رادارگریز و کارآمد ارائه دهد. پروژه X-65، که توسط آژانس پروژه‌های تحقیقات پیشرفته دفاعی (DARPA) هدایت می‌شود، نه تنها یک هواپیمای آزمایشی دیگر نیست؛ بلکه نمادی از این انقلاب است. این پروژه با هدف اثبات قابلیت عملیاتی فناوری «کنترل فعال جریان هوا» (Active Flow Control یا AFC)، قصد دارد سطوح کنترلی سنتی را از پیکره هواپیما حذف کند و بدین ترتیب، نه تنها امضای راداری (RCS) را به طرز چشمگیری کاهش دهد، بلکه کارایی آیرودینامیکی را نیز به سطوح بی‌سابقه‌ای برساند. این مقاله به واکاوی عمیق این فناوری، طراحی انقلابی X-65، چالش‌های فنی و آینده‌ای که این رویکرد برای هوانوردی نظامی و غیرنظامی رقم خواهد زد، می‌پردازد.

۲. معرفی دارپا و اهمیت حیاتی پروژه X-65

دارپا (DARPA)، به عنوان بازوی خلاق وزارت دفاع ایالات متحده، همواره پیشگام پروژه‌هایی بوده که مرزهای دانش و قابلیت‌های عملیاتی را جابجا می‌کنند. ماموریت اصلی این سازمان، سرمایه‌گذاری بر روی فناوری‌های نسل بعدی است که می‌توانند برتری استراتژیک نظامی آمریکا را تضمین کنند. پروژه X-65، که با عنوان رسمی “X-Plane for Active Flow Control” شناخته می‌شود، دقیقاً در همین راستا تعریف شده است.

هدف بنیادین DARPA در این پروژه، حل یک معمای دیرینه بود: چگونه می‌توان یک هواپیمای جنگنده یا پهپاد را ساخت که همزمان دارای سطح مقطع راداری بسیار پایین باشد و در عین حال، مانورپذیری لازم برای بقا در محیط‌های نبرد پیچیده را حفظ کند؟ سطوح کنترلی متحرک، چه در حالت باز و چه در حالت بسته، ناهمواری‌هایی در سطح بدنه ایجاد می‌کنند که به عنوان منابع اصلی بازتاب راداری عمل می‌کنند. حذف کامل این سطوح، یک گام بزرگ به سوی تحقق “هواپیمای لکه‌ای” (Spotless Aircraft) است.

X-65 قرار است اثبات کند که می‌توان با استفاده از انرژی هوای دمیده شده (Jet Blowing) یا مکش (Suction) کنترل شده از طریق سوراخ‌ها و شکاف‌های میکروسکوپی یا ماکروسکوپی روی سطوح، کنترل پرواز را دقیقاً شبیه‌سازی کرد. این یک تغییر از مکانیک صرف به سمت دینامیک سیالات کنترل‌شده است. موفقیت X-65، نه تنها منجر به طراحی‌های جدیدی در حوزه رادارگریزی خواهد شد، بلکه می‌تواند استانداردهای جدیدی برای طراحی سازه‌های هوایی با کمترین میزان درگ و حداکثر بازدهی تعریف کند.

۳. تشریح مشکل سطوح کنترلی سنتی: قاتلان خاموش پنهانکاری

از زمان هواپیمای برادران رایت تاکنون، کنترل پرواز بر پایه “تغییر شکل سطح” استوار بوده است. برای اجرای مانور، خلبان یا سیستم خلبان خودکار، باید زاویه شهپرها (Ailerons) را برای رول، سکان عمودی (Rudder) را برای یاو، و سکان افقی (Elevator) را برای پیچ (Pitch) تغییر دهد.

آسیب‌های پنهانکاری:

بازتاب راداری ناخواسته (RCS Hotspots): هر شکاف، درز، یا لبه متحرک یک تله برای امواج رادار است. حتی زمانی که این سطوح در حالت خنثی قرار دارند، لبه‌های تیز و شکاف‌های کوچک بین قطعه متحرک و بدنه اصلی، به عنوان آنتن‌های بازتاب‌دهنده عمل می‌کنند و امضای راداری را به شدت افزایش می‌دهند. برای مثال، شکاف کوچک بین شهپر و بال می‌تواند بازتابی برابر با کل سطح مقطع راداری یک جت جنگنده نسل چهارم ایجاد کند.
پیچیدگی مکانیکی و وزن: سیستم‌های هیدرولیک، اتصالات و موتورهای الکتریکی مورد نیاز برای حرکت دادن این سطوح، وزن قابل توجهی به هواپیما اضافه می‌کنند. این وزن، نه تنها مصرف سوخت را افزایش می‌دهد، بلکه فضای داخلی را اشغال کرده و قابلیت اطمینان کلی سازه را کاهش می‌دهد.
درگ القایی (Induced Drag): حرکت این سطوح، چه برای کنترل و چه در حالت غیرفعال (به دلیل فشار دینامیکی)، جریان هوا را مختل کرده و نیروی درگ اضافی تولید می‌کند. این امر، کارایی آیرودینامیکی (L/D) را به خصوص در سرعت‌های کروز پایین‌تر کاهش می‌دهد.

در هواپیماهای رادارگریز نسل پنجم مانند F-22 و F-35، تلاش زیادی برای پنهان‌سازی این سطوح و محدود کردن زوایای حرکت آن‌ها صورت گرفته است، اما مشکل اساسی پابرجاست: آن‌ها هنوز وجود دارند. X-65 با هدف حذف کامل این مکانیسم‌های سنتی وارد میدان شده است.

۴. تشریح فناوری کنترل فعال جریان هوا (AFC): جایگزینی مکانیک با دینامیک سیالات

کنترل فعال جریان هوا (AFC) یک رویکرد مهندسی است که به جای تکیه بر تغییر شکل فیزیکی سطح برای هدایت جریان هوا، از طریق تزریق یا مکش هدفمند جریان‌های کوچک هوا، بر مرز لایه هوای چسبیده به بدنه (Boundary Layer) تأثیر می‌گذارد. این فناوری در هسته خود، تلاشی است برای «مهندسی دقیق جریان» در مقیاس میکرو یا ماکرو.

اصول بنیادین AFC:

الف) دمش یا دمش لحظه‌ای (Blowing/Pulsed Jet Actuation):
در این روش، هوای فشرده از طریق سوراخ‌ها یا شکاف‌های بسیار ریزی که در امتداد سطح بال یا بدنه قرار دارند، با سرعت بالا به بیرون دمیده می‌شود. این جریان‌های جت پرانرژی، با لایه مرزی مخلوط شده و می‌توانند:

تأخیر در جدایش جریان (Flow Separation Delay): در زوایای حمله (AoA) بالا، جریان هوا تمایل دارد از سطح بال جدا شود و باعث واماندگی (Stall) گردد. دمش کنترل شده انرژی را به لایه مرزی تزریق می‌کند و آن را چسبیده نگه می‌دارد، در نتیجه کنترل در زوایای حاد حفظ می‌شود.
تولید نیروی کنترلی: با دمیدن جریان در یک طرف خاص از بال، می‌توان نیروی برآ (Lift) یا گشتاور رول (Rolling Moment) مصنوعی ایجاد کرد، بدون آنکه سطح فیزیکی حرکت کند.

ب) مکش (Suction):
در این روش، جریان هوا به جای دمیده شدن، از طریق منافذ ریز از سطح مکیده می‌شود. این کار به شدت لایه مرزی را نازک کرده و درگ اصطکاکی را کاهش می‌دهد. همچنین، مکش می‌تواند به طور مؤثری جریان را در نواحی خاصی تثبیت کند.

تشبیه ساده برای درک بهتر:
تصور کنید یک قایق در حال حرکت در آب است و شما می‌خواهید جهت آن را تغییر دهید. روش سنتی (سطوح کنترلی)، شبیه به استفاده از پاروهایی است که به انتهای قایق وصل شده‌اند و شما آن‌ها را تکان می‌دهید. روش AFC، شبیه به این است که شما به جای پارو، نازل‌های کوچکی در کناره‌های قایق قرار دهید و با پاشیدن آب با فشار بالا در یک جهت، قایق را به سمت دیگر هل دهید. این عمل بدون نیاز به سازه‌های مکانیکی اضافی، کنترل دقیقی را فراهم می‌کند.

اهمیت علمی AFC در X-65:

در X-65، هدف صرفاً شبیه‌سازی یک شهپر نیست، بلکه ایجاد یک “سطح کنترل فعال” (Active Control Surface) مجازی است. با تغییر الگوی دمش و مکش در نواحی مختلف لبه فرار بال (Trailing Edge) و کناره‌های بدنه، سیستم می‌تواند گشتاورهای مورد نیاز برای رول، پیچ و یاو را تولید کند. این فرآیند به وسیله مجموعه‌ای از سنسورها، پردازش سریع و محرک‌های پرفشار کنترل می‌شود که نیاز به محاسبات پیچیده دینامیک سیالات محاسباتی (CFD) در زمان واقعی دارد.

۵. طراحی انقلابی بدنه و بال‌های الماسی شکل X-65

یکی از برجسته‌ترین ویژگی‌های بصری X-65، حذف کامل سطوح کنترلی عمودی و افقی مرسوم است؛ این هواپیما عملاً فاقد سکان‌های عمودی و افقی در انتهای بدنه است. ساختار اصلی بر اساس اصول طراحی “بدنه بال” (Blended Wing Body) و استفاده از سطوح کنترلی یکپارچه بنا شده است.

هندسه الماسی و یکپارچگی ساختاری:

بدنه X-65 به گونه‌ای طراحی شده است که سطوح کنترلی در آن تعبیه شوند، نه اینکه بر روی آن‌ها نصب گردند. شکل کلی هواپیما به سمت یکپارچگی حداکثری حرکت می‌کند:

بال‌های کم‌نسبت منظری (Low Aspect Ratio Wings): بال‌های X-65 نسبتاً کوتاه و پهن هستند. این طراحی، که اغلب در هواپیماهای مافوق صوت و پنهانکار دیده می‌شود، به کاهش بازتاب راداری در زوایای خاص کمک می‌کند. همچنین، این هندسه برای استقرار موثر سیستم‌های AFC در لبه‌های فرار مناسب است.
سطوح کنترلی یکپارچه (Integrated Control Surfaces): در X-65، قسمت اعظم کنترل پرواز، نه از طریق سوراخ‌های کنترلی در انتهای بال، بلکه از طریق ناحیه‌ای وسیع از بدنه و بال که در آن AFC فعال می‌شود، انجام می‌گیرد. این ناحیه، که باید قابلیت تحمل دمش‌های پرفشار را داشته باشد، به شکلی پیوسته با بدنه اصلی ادغام شده است.
حذف سکان عمودی (Vertical Stabilizer Elimination): این بزرگترین جهش در طراحی است. سکان‌های عمودی یکی از بزرگترین مشکلات RCS در جت‌های جنگنده هستند. X-65 کنترل یاو (Yaw Control) را صرفاً از طریق ایجاد اختلاف در نیروی پیشرانش در دو موتور (در صورت دو موتوره بودن) یا با استفاده از دمش‌های جانبی AFC در قسمت عقب بدنه، تأمین می‌کند.

نتیجه هندسی: طراحی X-65 تلاش می‌کند تا شکل کلی بدنه‌ای شبیه به یک “سنگ صیقلی” را تقلید کند که امواج رادار را به جای بازتاب مستقیم به سمت منبع، به زوایای انحرافی هدایت کند. حذف قطعات متحرک، این “نرم بودن” سطح مقطع را به شدت تقویت می‌کند.

۶. مزایای حذف قطعات متحرک: فراتر از پنهانکاری

در نگاه اول، انگیزه اصلی حذف سطوح کنترلی سنتی، کاهش امضای راداری است؛ اما مزایای این رویکرد، دامنه‌ای بسیار وسیع‌تر دارد که کارایی عملیاتی و اقتصادی هواپیما را متحول می‌سازد.

الف) کاهش وزن سازه:

با حذف جک‌ها، سرووموتورها، اتصالات مکانیکی پیچیده و سیم‌کشی‌های مرتبط با سطوح کنترلی، وزن کلی سازه به میزان قابل توجهی کاهش می‌یابد. این کاهش وزن، مستقیماً به معنای افزایش قابلیت حمل بار مفید (Payload) یا افزایش برد پروازی است. در یک هواپیمای آزمایشی در مقیاس X-65، هر کیلوگرم کاهش وزن، ارزشمند است.

ب) کاهش درگ آیرودینامیکی:

همانطور که اشاره شد، هرگونه درز یا لبه تیز انرژی جنبشی را هدر می‌دهد. حذف سطوح متحرک، سطح کاملاً پیوسته‌ای از ایرفویل ایجاد می‌کند. این امر، منجر به کاهش قابل توجه درگ اصطکاکی و درگ ناشی از تداخل (Interference Drag) می‌شود. این کارایی بالاتر، به خصوص در پروازهای بلندمدت، حیاتی است.

ج) افزایش قابلیت اطمینان و کاهش هزینه نگهداری (MRO):

سیستم‌های مکانیکی پیچیده، مستعد خرابی، سایش و نیاز به کالیبراسیون مداوم هستند. در محیط‌های عملیاتی خشن، این قطعات بزرگ‌ترین منابع تأخیر عملیاتی (AOG) محسوب می‌شوند. با جایگزینی آن‌ها با سیستم‌های AFC که عمدتاً شامل پمپ‌ها، نازل‌ها و لوله‌کشی‌های محکم هستند، قابلیت اطمینان به شدت افزایش یافته و هزینه‌های نگهداری طولانی‌مدت به شکل چشمگیری کاهش می‌یابد.

د) بهبود عملکرد در شرایط بحرانی:

سیستم AFC امکان کنترل دقیق جریان هوا در زوایای حمله بسیار بالا (High AoA) را فراهم می‌آورد، جایی که سطوح کنترلی سنتی به دلیل واماندگی، کارایی خود را از دست می‌دهند. این امر به هواپیما امکان می‌دهد تا مانورهایی انجام دهد که پیش از این صرفاً در حوزه تئوری باقی مانده بودند.

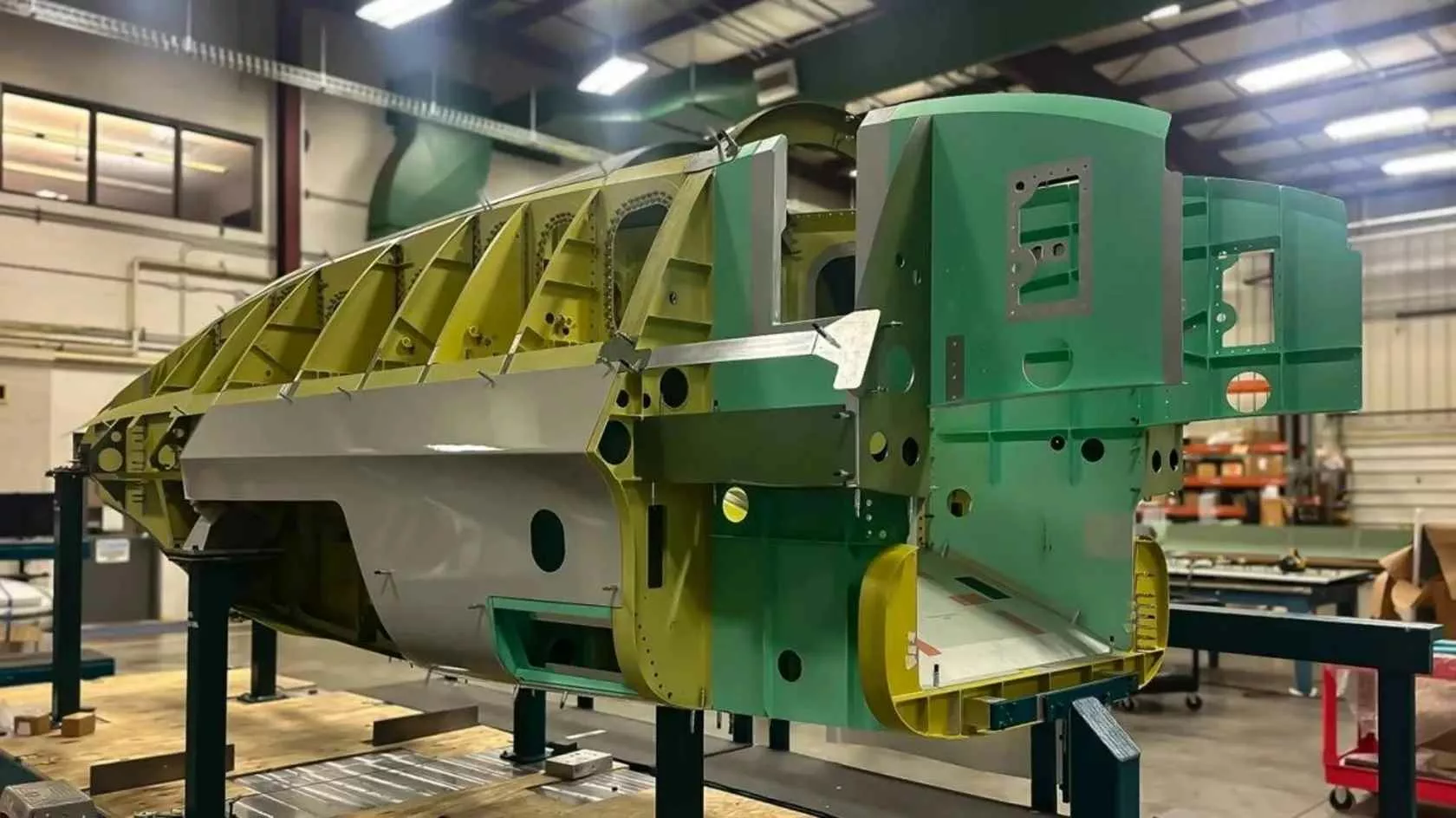

۷. مراحل ساخت و مونتاژ X-65 در ویرجینیا: یک شاهکار مهندسی مدرن

پروژه X-65، یک سرمایه‌گذاری مشترک در حوزه تحقیق و توسعه (R&D) است که نیازمند همکاری نزدیک بین نهادهای دولتی و پیمانکاران بخش خصوصی با تخصص‌های بسیار خاص است. محل اصلی توسعه و مونتاژ این هواپیمای آزمایشی در تأسیسات پیشرفته‌ای در ویرجینیا، که سابقه طولانی در ساخت هواپیماهای آزمایشی سری X دارد، متمرکز شده است.

چالش‌های تولید بدنه یکپارچه:

تولید بدنه X-65 با الزامات AFC، چالش‌های مواد و ساخت را به همراه داشت:

تولید دقیق مجاری هوا: سیستم AFC نیازمند شبکه‌ای پیچیده از مجاری داخلی است که هوا را از کمپرسورها یا واحد قدرت جانبی (APU) به نقاط تزریق هدایت کنند. این مجاری باید در طول فرآیند ساخت بدنه یکپارچه شوند، بدون اینکه ساختار اصلی را تضعیف کنند.
مواد مقاوم در برابر حرارت و تنش: مناطقی که تزریق هوا با سرعت بالا انجام می‌شود، تحت تنش‌های حرارتی و فشاری زیادی قرار می‌گیرند. استفاده از کامپوزیت‌های پیشرفته با مقاومت بالا در برابر خستگی و حرارت، در این بخش‌ها ضروری بود.
تولید میلیون‌ها سوراخ فعال: در برخی از طرح‌های مفهومی AFC، نیاز به هزاران سوراخ میکرو-جت است. تولید این سوراخ‌ها با تلرانس‌های بسیار تنگ (در حد میکرومتر) و اطمینان از عدم مسدود شدن آن‌ها در طول پرواز، نیازمند تکنیک‌های ساخت پیشرفته مانند برش لیزری دقیق یا تکنیک‌های قالب‌گیری پیشرفته بود.

مونتاژ نهایی نیازمند دقت فوق‌العاده‌ای بود تا اطمینان حاصل شود که هیچ درز یا شکاف ناخواسته‌ای که بازتاب راداری ایجاد کند، در سطح خارجی هواپیما باقی نماند. این فرآیند، نیازمند محیط‌های ساخت کنترل‌شده با دقت بسیار بالاتر از خطوط تولید هواپیماهای معمولی بود.

۸. نقش بوئینگ و زیرمجموعه اورورا در توسعه پروژه

پروژه X-65 نمایانگر یک رویکرد همکاری است که در آن، پیمانکاران کلیدی با تخصص‌های مکمل در کنار DARPA کار می‌کنند. شرکت بوئینگ، به ویژه از طریق بخش نوآوری‌های پیشرفته خود، و شرکت اورورا فلایت سایسز (Aurora Flight Sciences)، که در حوزه هواپیماهای بدون سرنشین و سیستم‌های پیچیده پروازی تخصص دارد، نقش‌های محوری را ایفا کردند.

تخصص بوئینگ در ساختار و آیرودینامیک:

بوئینگ به دلیل تجربه گسترده در طراحی و ساخت هواپیماهای بزرگ و پیچیده، مسئول اصلی ادغام سیستم‌های AFC در ساختار بدنه و تضمین پایداری آیرودینامیکی در غیاب سطوح کنترلی سنتی بود. مهندسان بوئینگ بر روی مدل‌سازی دقیق جریان‌های پیچیده (Complex Flow Regimes) و اطمینان از اینکه تغییرات ایجاد شده توسط AFC، کنترل مورد نیاز را در تمامی حالات پروازی فراهم می‌سازد، تمرکز کردند.

تخصص اورورا در کنترل و یکپارچه‌سازی سیستم‌های پیشرفته:

اورورا، که خود سابقه‌ای طولانی در توسعه پلتفرم‌های آزمایشی دارد، بر توسعه و یکپارچه‌سازی سخت‌افزار و نرم‌افزار کنترل پرواز (Flight Control System – FCS) تمرکز داشت. سیستم AFC به طور ذاتی یک سیستم کنترل سیمی (Fly-by-Wire) است، اما با پیچیدگی‌های بیشتر. اورورا مسئول طراحی الگوریتم‌هایی بود که باید تصمیم بگیرند در هر لحظه، با چه فشاری و از کدام ناحیه، هوا را تزریق یا مکش کنند تا پاسخ‌های مورد انتظار خلبان (یا کنترلر زمینی) به دست آید. این کار نیازمند پردازش لحظه‌ای داده‌های حسگرها و تصمیم‌گیری در زمان کسر ثانیه بود.

این همکاری، نمونه‌ای از نحوه همکاری بخش دفاعی آمریکا با صنایع پیشرو برای به کارگیری فناوری‌هایی است که خارج از توانایی‌های ساختاری یک شرکت به تنهایی قرار دارند.

۹. توضیح علمی عمیق درباره نحوه ایجاد سطوح کنترلی مجازی

برای درک نحوه عملکرد AFC در ایجاد کنترل پروازی، باید به مفهوم «نیروی مؤثر» (Effective Force) و تأثیر آن بر جریان لایه مرزی توجه کنیم. سطوح کنترلی مجازی، نیرویی معادل نیروی مکانیکی ایجاد می‌کنند، اما با استفاده از انرژی جنبشی جریان سیال.

مدل‌سازی کنترل پیچ (Pitch Control):

برای بلند کردن دماغه (Pitch Up)، به برآی اضافی در لبه فرار بال نیاز است. در حالت سنتی، بالک به سمت بالا خم می‌شود. در X-65:

الگوی دمش: سیستم AFC یک الگوی دمش متمرکز را در ناحیه بسیار کوچکی در لبه فرار در قسمت زیرین بال فعال می‌کند.
تأثیر بر جریان: این جریان دمیده شده، یک جت بسیار پرسرعت را مستقیماً در خلاف جهت جریان اصلی هوا ایجاد می‌کند (در این نقطه). انرژی تزریق شده، باعث می‌شود که فشار در بالای لایه مرزی در آن نقطه به صورت موضعی کاهش یابد (اثر کِمی)، و نیروی برآی القایی در آن ناحیه افزایش یابد.
کنترل موضعی: با تنظیم دقیق نرخ دمش و موقعیت نازل‌ها، می‌توان گشتاور پیچ مورد نظر را ایجاد کرد، بدون اینکه هیچ تغییر فیزیکی در شکل بال رخ دهد.

کنترل رول (Roll Control) و اصل تفاوت:

رول با ایجاد اختلاف در نیروی برآ بین دو بال انجام می‌شود.

رول به چپ: سیستم AFC در بال سمت راست، دمش‌هایی را در لبه فرار فعال می‌کند که برآی آن بال را افزایش دهد (یا درگ موضعی ایجاد کند). همزمان، در بال سمت چپ، مکش یا دمش متفاوتی برای کاهش اثر برآ یا ایجاد گشتاور منفی اعمال می‌شود.
جلوگیری از واماندگی درAoA بالا: چالش اصلی در اینجا، جلوگیری از واماندگی در سمت با برآی بالا است. AFC با تزریق انرژی مداوم به لایه مرزی در هر دو بال، اطمینان حاصل می‌کند که جدایش جریان به تأخیر می‌افتد، در نتیجه هواپیما می‌تواند به رول‌های شدید ادامه دهد بدون اینکه کنترل را از دست بدهد.

مدل‌سازی یاو (Yaw Control):

یاو معمولاً توسط سکان عمودی انجام می‌شود که با انحراف جریان، دم هواپیما را به یک سمت می‌راند. در X-65، این کار با استفاده از دمش‌های جانبی در امتداد بدنه یا با اختلاف در نیروی پیشرانش موتورها انجام می‌پذیرد. دمش‌های جانبی، به عنوان جت‌های کنترلی کوچکی عمل می‌کنند که به طور موضعی بر جریان هوای اطراف بدنه فشار وارد می‌کنند تا نیروی جانبی لازم برای انحراف محور طولی فراهم شود.

۱۰. تأثیر AFC بر سه محور پروازی: رول، پیچ و یاو

موفقیت X-65 کاملاً وابسته به این است که آیا مجموعه‌ای از عملگرهای AFC می‌توانند به طور همزمان و با دقت کافی، سه محور اصلی پرواز را کنترل کنند.

محور پروازیهدف کنترلیروش کنترل سنتیروش کنترل AFC در X-65پیچ (Pitch)کنترل زاویه حمله (ارتفاع)سکان‌های افقی (Elevators)دمش/مکش روی لبه فرار بال برای القای اختلاف فشار عمودی.رول (Roll)چرخش حول محور طولی (مانور جانبی)شهپرها (Ailerons)ایجاد اختلاف در نیروی برآ بین بال‌ها از طریق اعمال دمش‌های نامتقارن بر لبه فرار.یاو (Yaw)انحراف دماغه حول محور عمودیسکان عمودی (Rudder)استفاده از دمش‌های جانبی کنترل‌شده در قسمت دم یا عقب بدنه، یا کنترل دیفرانسیلی تراست موتورها.

چالش زمان پاسخ (Response Time):
نکته حیاتی در AFC، زمان پاسخ است. در حالی که یک سکان مکانیکی به سرعت حرکت می‌کند، عملکرد AFC بستگی به نرخ تزریق هوا و نحوه تعامل جت‌های تزریقی با جریان اصلی دارد. سیستم کنترل باید به قدری سریع باشد که تأخیر ناشی از تعامل سیال را جبران کند تا کنترل‌پذیری در سطح قابل قبول حفظ شود. داده‌های آزمایشی نشان می‌دهند که با استفاده از محرک‌های پالس سریع (Pulsed Actuators)، می‌توان پاسخ‌هایی نزدیک به سطوح مکانیکی به دست آورد.

۱۱. بررسی پایداری، کنترل‌پذیری و عملکرد در سرعت‌های مختلف

یکی از بزرگترین نگرانی‌های مهندسان هوافضا هنگام حذف سطوح کنترلی اصلی، از دست رفتن پایداری ذاتی (Inherent Stability) هواپیما است. هواپیماهای مدرن اغلب با ناپایداری طراحی می‌شوند تا مانورپذیری بالایی داشته باشند، اما این ناپایداری نیازمند کنترل فعال دائمی است.

پایداری و کنترل‌پذیری بدون دم عمودی:

حذف سکان عمودی، کنترل پایداری یاو را به شدت دشوار می‌کند. در هواپیماهای رادارگریز مرسوم، سکان عمودی نقش حیاتی در حفظ پایداری در برابر وزش باد عرضی (Crosswind) و حفظ هم‌راستایی (Alignment) با مسیر پرواز دارد.

در X-65، این پایداری باید به طور مصنوعی توسط سیستم AFC تولید شود. این کار مستلزم آن است که سیستم کنترل بتواند به محض تشخیص کوچک‌ترین انحراف از مسیر، اصلاحات لازم را اعمال کند. اگر سیستم AFC شکست بخورد یا واکنش آن کند باشد، هواپیما در معرض اسپین (Spin) یا از دست دادن کنترل قرار خواهد گرفت.

عملکرد در رژیم‌های پروازی مختلف:

سرعت‌های پایین و زوایای حمله بالا (High AoA): اینجاست که AFC می‌درخشد. توانایی تزریق انرژی به لایه مرزی، پایداری جریان را در زوایای بسیار بالاتر از حد معمول تضمین می‌کند. این به معنای قابلیت مانور در سرعت‌های پایین‌تر برای ورود به نبردهای هوایی نزدیک (Dogfight) بدون ترس از واماندگی است.
سرعت‌های مافوق صوت (Supersonic Speeds): در سرعت‌های بالا، موج ضربه (Shock Wave) و لایه مرزی بسیار نازک‌تر و دینامیک آن بسیار خشن‌تر است. کنترل جریان در این رژیم بسیار چالش‌برانگیزتر است. AFC باید بتواند با انرژی ورودی بالا با نیروهای آیرودینامیکی شدید مقابله کند. در سرعت‌های مافوق صوت، کنترل پرواز بیشتر به سمت تغییر شکل لایه مرزی در لبه‌های حمله و فرار (که در X-65 با AFC قابل دستکاری هستند) گرایش پیدا می‌کند.

۱۲. چرایی انتخاب بال‌های کم‌نسبت منظری و مزایای آن برای پنهانکاری

نسبت منظر (Aspect Ratio) یک بال، نسبت طول بال به عرض متوسط آن است. بال‌های با نسبت منظر بالا (مانند بال‌های گلایدرها) در پروازهای با سرعت کم کارایی بالایی دارند و درگ کمتری تولید می‌کنند. در مقابل، بال‌های با نسبت منظر پایین (کوتاه و پهن)، برای پروازهای با سرعت بالا و ساختارهای رادارگریز ارجح هستند.

مزایای هندسه کم‌نسبت منظری در X-65:

کنترل پنهانکاری هندسی (Shaping Stealth): بال‌های کم‌نسبت، به خصوص زمانی که با پیکربندی بدنه بال ترکیب می‌شوند، امکان طراحی لبه‌های حمله و فرار موازی با یکدیگر را فراهم می‌کنند. این ویژگی برای هدایت امواج رادار در زوایای دور از منبع تابش (Out-of-Plane Scattering) بسیار مهم است. در واقع، کل بدنه به گونه‌ای طراحی می‌شود که یک سطح متمایل و پیوسته داشته باشد.
بهبود مانورپذیری در سرعت بالا: بال‌های پهن‌تر، جرم کمتری در امتداد محور طولی دارند و برای سازه‌هایی که نیاز به پاسخ سریع به نیروهای کنترلی (مانند AFC) دارند، مناسب‌ترند.
ادغام مؤثرتر AFC: سطح بزرگتر لبه فرار در بال‌های پهن، فضای فیزیکی بیشتری را برای جاسازی آرایه‌ای از نازل‌های AFC فراهم می‌کند. این آرایه‌ها باید در نزدیکی لبه فرار نصب شوند تا بتوانند بر جریان اثر بگذارند و گشتاورهای کنترلی را ایجاد کنند. در بال‌های بلند و باریک، فضای کافی برای این تعداد از محرک‌های کنترل جریان وجود ندارد.

بنابراین، انتخاب بال‌های کم‌نسبت منظری، یک مصالحه مهندسی هوشمندانه بین نیازهای رادارگریزی، کارایی مافوق صوت و قابلیت پیاده‌سازی سیستم کنترل فعال جریان هوا است.

۱۳. چالش‌های پژوهشی و تأخیرهای پروژه: مسیر پر از ابهام

هیچ پروژه جاه‌طلبانه علمی بدون چالش‌های فنی عمده‌ای پیش نمی‌رود، به خصوص پروژه‌ای که مفاهیم فیزیکی بنیادین را به چالش می‌کشد. X-65 نیز از این قاعده مستثنی نبود.

چالش دینامیک سیالات غیرخطی:

بزرگترین چالش، مدل‌سازی دقیق تعامل بین جریان اصلی و جت‌های کنترلی بود. معادلات ناویه-استوکس (Navier-Stokes Equations) که حاکم بر دینامیک سیالات هستند، در رژیم‌های آشفته (Turbulent) و غیرخطی بسیار پیچیده‌اند. شبیه‌سازی دقیق رفتاری که یک دمش کوچک می‌تواند در لایه مرزی ایجاد کند، نیازمند قدرت محاسباتی عظیمی بود و حتی در بهترین شبیه‌سازی‌ها، عدم قطعیت‌هایی وجود داشت که باید در تست‌های تونل باد و پرواز واقعی تأیید می‌شدند.

قابلیت اطمینان و فرسایش در دراز مدت:

سیستم AFC نیازمند پمپاژ مکرر هوا با فشار بالا است. این فرآیند، استهلاک زودرس اجزای سیستم توزیع هوا و احتمال مسدود شدن نازل‌ها را به همراه دارد. اثبات قابلیت اطمینان این سیستم‌ها برای پروازهای طولانی مدت نظامی، یک مانع بزرگ بود که نیازمند هزاران ساعت آزمایش مواد و سایکل‌های بارگذاری بود.

تأخیرها:

پروژه‌هایی که مرزهای فناوری را جابجا می‌کنند، تقریباً همیشه با تأخیر مواجه می‌شوند. در مورد X-65، تأخیرها عمدتاً ناشی از نیاز به توسعه الگوریتم‌های کنترلی بود که بتوانند نوسانات غیرمنتظره در پاسخ AFC را مدیریت کنند، و همچنین تأیید صحت داده‌های CFD از طریق آزمایش‌های گسترده تونل باد مقیاس بزرگ. DARPA مجبور شد مرحله‌ای از آزمایش‌ها را تمدید کند تا اطمینان حاصل شود که پلتفرم پرواز، کنترل‌پذیری قابل قبولی در تمامی محدوده‌های طراحی دارد.

۱۴. برنامه پروازی تا سال ۲۰۲۷: اثبات مفهوم (Proof of Concept)

برنامه X-65 به صورت فازبندی شده طراحی شده است، که هدف نهایی آن، اثبات جامع قابلیت کنترل پرواز بدون سطوح متحرک است. فازهای اولیه بر روی جمع‌آوری داده‌ها و تأیید عملکرد کنترل در سرعت‌های زیرصوتی متمرکز بودند.

فاز اصلی (فاز پرواز تاکتیکی):

تا سال ۲۰۲۷، انتظار می‌رود X-65 به فاز اصلی پروازهای آزمایشی وارد شود که در آن سیستم AFC به طور کامل برای کنترل در سه محور به کار گرفته می‌شود. برنامه شامل موارد زیر خواهد بود:

آزمایش پرواز با نرخ رول بالا: تمرکز بر انجام مانورهای رول سریع بدون استفاده از شهپرها، برای تعیین حداکثر نرخ رول پایدار با استفاده از AFC.
آزمایش کنترل پایداری یاو: انجام مانورهایی که در هواپیماهای دم‌دار باعث چرخش غیرارادی می‌شوند تا اطمینان حاصل شود که سیستم AFC می‌تواند پایداری جانبی را حفظ کند.
تست عملکرد در زوایای حمله بالا: انجام پروازهای با زاویه حمله بحرانی برای اثبات توانایی AFC در جلوگیری از واماندگی و حفظ کنترل‌پذیری در آستانه عملکرد آیرودینامیکی.

موفقیت در این فازها، X-65 را به یک سکوی اثبات فناوری (Technology Demonstrator) تبدیل خواهد کرد که مسیر را برای ساخت نسل بعدی هواپیماهای عملیاتی هموار می‌سازد. این پروازها، داده‌های حیاتی برای کالیبره کردن مدل‌های پیش‌بینی‌کننده CFD برای نسل‌های آینده خواهند بود.

۱۵. آینده فناوری AFC در جنگنده‌ها، پهپادها و هواپیماهای مسافربری

اگر X-65 بتواند اثبات کند که AFC یک جایگزین قابل اعتماد برای سطوح کنترلی مکانیکی است، پیامدهای آن برای صنعت هوانوردی انقلابی خواهد بود. این فناوری پتانسیل دارد که تمامی بخش‌های پروازی را متحول سازد.

الف) جنگنده‌های نسل ششم و فراتر:

برای نسل‌های بعدی جنگنده‌ها (که احتمالاً با نام‌هایی مانند NGAD شناخته می‌شوند)، AFC یک ضرورت خواهد بود. حذف کامل سطوح متحرک، به معنای کاهش چشمگیر RCS است که می‌تواند هواپیما را به سطح پنهانکاری راداری “کلاس ۶” یا حتی بالاتر برساند. علاوه بر این، توانایی حفظ کنترل در سرعت‌های بسیار بالا و AoA‌های شدید، برتری تاکتیکی بی‌نظیری ایجاد می‌کند.

ب) پهپادهای بزرگ و ارتفاع بالا (HALE/MALE):

در پهپادهایی که برای مأموریت‌های نظارتی طولانی‌مدت (مانند هواپیماهای سوپرسونیک یا پهپادهای بزرگ فضایی) طراحی می‌شوند، کارایی آیرودینامیکی اولویت اصلی است. AFC می‌تواند درگ را به حداقل برساند و عمر پروازی را به شکل چشمگیری افزایش دهد. همچنین، پهپادهای کوچک‌تر می‌توانند از مزیت کاهش وزن و سادگی مکانیکی بهره ببرند.

ج) هواپیماهای مسافربری کارآمدتر:

اگرچه تأخیرهای پاسخ و پیچیدگی‌های مورد نیاز برای ایمنی پروازهای مسافربری بسیار سختگیرانه‌تر هستند، پتانسیل AFC برای کاهش درگ در کروز، بسیار جذاب است. یک هواپیمای مسافربری که لبه‌های فرار بال‌هایش کاملاً صاف هستند، می‌تواند مصرف سوخت را به طور قابل ملاحظه‌ای کاهش دهد، که این امر یک مزیت اقتصادی و زیست‌محیطی بزرگ محسوب می‌شود. البته، برای هواپیماهای غیرنظامی، تمرکز بیشتر بر روی بهبود کارایی آیرودینامیکی خواهد بود تا پنهانکاری، و چالش‌های ایمنی باید ابتدا حل شوند.

۱۶. جمع‌بندی: X-65؛ معماری پرواز بدون لولا

پروژه X-65 با هدف قرار دادن قدیمی‌ترین مانع در مهندسی پرواز—سطوح کنترلی متحرک—، نه تنها یک هواپیمای آزمایشی است، بلکه یک بیانیه فنی درباره آینده هوانوردی است. این پروژه با استفاده از فناوری کنترل فعال جریان هوا (AFC)، قصد دارد مکانیک پیچیده را با دینامیک سیالات پیچیده اما قابل کنترل جایگزین کند.

نتیجه این تغییر پارادایم، هواپیمایی است که از نظر هندسی ساده‌تر، از نظر آیرودینامیکی کارآمدتر و از نظر راداری نامرئی‌تر است. حذف کامل شهپرها، سکان‌ها و لولاهای مکانیکی، وزن را کاهش می‌دهد، درگ را کم می‌کند و قابلیت اطمینان را بهبود می‌بخشد. اگر موفقیت X-65 در اثبات کنترل‌پذیری کامل از طریق دمش‌های موضعی هوا محقق شود، این فناوری به زودی نه تنها در میدان نبرد، بلکه در مسیرهای پروازی تجاری نیز شاهد تحولات بنیادین خواهیم بود. X-65 در واقع، نقشه راهی را برای خلق هواپیماهایی ترسیم می‌کند که در آن‌ها، جریان هوا، تنها کنترل‌کننده پرواز است و هیچ مانع مکانیکی بر سر راه آن قرار ندارد.

سوالات متداول (FAQ) درباره پروژه X-65 و فناوری AFC

۱. فناوری کنترل فعال جریان هوا (AFC) دقیقاً چیست و چه تفاوتی با کنترل جریان سنتی دارد؟
AFC سیستمی است که به جای تغییر شکل فیزیکی سطح پرواز (مانند شهپرها)، با تزریق یا مکش هدفمند جریان‌های کوچک هوا به لایه مرزی، رفتار آیرودینامیکی سطح را کنترل می‌کند. این روش، سطوح کنترلی مکانیکی سنتی را با مجموعه‌ای از عملگرهای سیال جایگزین می‌کند و یک سطح پیوسته و صاف ایجاد می‌نماید.

۲. هدف اصلی از حذف سطوح کنترلی سنتی در X-65 چیست؟
هدف اصلی دوگانه است: اول، کاهش شدید امضای راداری (RCS) با از بین بردن شکاف‌ها و لبه‌های متحرک که بازتاب‌دهنده اصلی امواج رادار هستند. دوم، افزایش کارایی آیرودینامیکی (کاهش درگ) و بهبود قابلیت اطمینان با حذف قطعات مکانیکی پیچیده و سنگین.

۳. آیا X-65 هنوز دارای موتورهای جت سنتی است یا از سیستم پیشرانش متفاوتی استفاده می‌کند؟
پروژه X-65 اساساً بر روی اثبات قابلیت‌های کنترل پرواز از طریق AFC متمرکز است، بنابراین از پیکربندی موتورهای جت مرسوم استفاده می‌کند. با این حال، نحوه ادغام خروجی‌های موتور در سیستم کلی کنترل پرواز برای تأمین هوای فشرده مورد نیاز AFC بسیار حیاتی است.

۴. چگونه X-65 بدون سکان عمودی می‌تواند پایداری یاو (Yaw Stability) را حفظ کند؟
حفظ پایداری یاو بدون سکان عمودی یک چالش بزرگ است که توسط AFC حل می‌شود. این امر از طریق دمش‌های جانبی کنترل‌شده در عقب بدنه یا با استفاده از اختلاف در نیروی رانش موتورها (در صورت وجود دو موتور) صورت می‌پذیرد تا گشتاور یاو لازم برای حفظ مسیر در برابر انحرافات ایجاد شود.

۵. آیا فناوری AFC می‌تواند در سرعت‌های مافوق صوت به اندازه پرواز زیرصوتی مؤثر باشد؟
کنترل جریان در سرعت‌های مافوق صوت دشوارتر است زیرا لایه مرزی نازک‌تر و اغتشاشات شدیدتر هستند. با این حال، طراحی X-65 شامل آرایه‌های AFC است که برای پاسخگویی به نیروهای شدید در سرعت‌های بالا نیز بهینه شده‌اند، اگرچه عملکرد کنترلی ممکن است در این رژیم متفاوت باشد.

۶. منظور از «بال‌های کم‌نسبت منظری» چیست و چه مزیتی برای رادارگریزی دارد؟
بال‌های کم‌نسبت منظری، بال‌هایی هستند که طول دهانه‌شان نسبت به عرضشان کمتر است (پهن و کوتاه). این شکل هندسی به مهندسان اجازه می‌دهد تا لبه‌های حمله و فرار بال را با بدنه یکپارچه سازند و امواج رادار را به شکلی هدایت کنند که به جای بازگشت مستقیم به منبع، در زوایای دور پراکنده شوند.

۷. چه چالش‌هایی در زمینه قابلیت اطمینان سیستم AFC در دراز مدت وجود دارد؟
چالش اصلی، سایش و احتمال مسدود شدن سوراخ‌ها یا نازل‌های ریز است که هوا با فشار بالا از آن‌ها عبور می‌کند. اطمینان از اینکه این سیستم‌ها در طول عمر عملیاتی هواپیما (که شامل هزاران سیکل عملیاتی است) بدون نقص کار می‌کنند، نیازمند توسعه مواد و فرآیندهای نگهداری کاملاً جدیدی است.

۸. نقش شرکت‌های خصوصی مانند بوئینگ و اورورا در توسعه X-65 چه بوده است؟
بوئینگ عمدتاً در ادغام ساختاری و تضمین پایداری کلی آیرودینامیکی با در نظر گرفتن هندسه AFC تخصص داشته است. اورورا مسئول توسعه سیستم‌های کنترل پرواز (FCS) و الگوریتم‌های پیچیده‌ای بود که واکنش‌های لازم برای ترجمه ورودی‌های خلبان به فرمان‌های دمش/مکش لحظه‌ای را مدیریت می‌کنند.

۹. آیا این فناوری می‌تواند در هواپیماهای مسافربری نیز به کار رود؟
بله، پتانسیل عظیمی وجود دارد، هرچند تأییدیه‌های ایمنی بسیار سختگیرانه‌تر هستند. اگر AFC بتواند درگ را به شدت کاهش دهد، به طور مستقیم مصرف سوخت و انتشار آلاینده‌ها را بهبود می‌بخشد که یک مزیت اقتصادی بزرگ برای خطوط هوایی خواهد بود.

۱۰. چه مدت زمان تخمین زده شده است تا یک هواپیمای عملیاتی بر اساس فناوری X-65 ساخته شود؟
پروژه X-65 به عنوان یک سکوی اثبات مفهوم عمل می‌کند. پس از موفقیت کامل پروازهای آزمایشی تا سال ۲۰۲۷، معمولاً یک دهه یا بیشتر طول می‌کشد تا فناوری به بلوغ رسیده و در یک پلتفرم عملیاتی جدید (مانند جنگنده نسل ششم) ادغام و مورد تأیید قرار گیرد.

۱۱. آیا AFC می‌تواند جایگزین کامل سیستم‌های کنترل پرواز الکترونیکی (Fly-by-Wire) شود؟
خیر، AFC جایگزین سیستم Fly-by-Wire نمی‌شود، بلکه سخت‌افزار کنترل را تغییر می‌دهد. Fly-by-Wire به معنای تبدیل سیگنال‌های خلبان به فرمان‌های الکترونیکی است؛ AFC به جای اینکه این فرمان‌ها را به حرکت مکانیزم‌ها ارسال کند، آن‌ها را به فرمان‌هایی برای محرک‌های جریان هوا تبدیل می‌کند.

۱۲. کنترل پرواز در زوایای حمله بالا (High AoA) چگونه با AFC بهبود می‌یابد؟
در زوایای حمله بالا، جریان هوا تمایل به جدا شدن از سطح بال (واماندگی) دارد. AFC با تزریق پرانرژی هوا به لایه مرزی، جریان را مجبور به چسبیدن به سطح کرده و بدین ترتیب، کنترل‌پذیری هواپیما را در مانورهای بسیار شدید و نزدیک به نقطه واماندگی حفظ می‌کند.
