سامسونگ تاریخ را بازنویسی کرد؛ رونمایی از اولین تراشه ۲ نانومتری جهان با نام اگزینوس 2600

سامسونگ و اگزینوس 2600؛ اولین تراشه ۲ نانومتری جهان: طلیعه عصر جدید نیمه‌هادی‌ها

آغاز یک انقلاب در دنیای تراشه‌ها

جهان فناوری امروز بر ستون‌های نامرئی سیلیکون استوار است؛ تراشه‌هایی که قدرت پردازش، ارتباطات و هوش مصنوعی را در دستان ما قرار می‌دهند. در این عرصه رقابت، نام “سامسونگ الکترونیکس” همواره مترادف با نوآوری‌های پیشگام بوده است. پس از سال‌ها پیشتازی در فناوری‌های لیتوگرافی، سامسونگ سرانجام در آستانه رونمایی رسمی از محصولی قرار گرفته است که می‌تواند تعریف جدیدی از عملکرد، بهره‌وری انرژی و ابعاد فیزیکی دستگاه‌های الکترونیکی ارائه دهد: اگزینوس 2600 (Exynos 2600). این تراشه نه تنها نماینده نسل بعدی سیستم روی یک تراشه (SoC) پرچم‌دار سامسونگ خواهد بود، بلکه نقطه عطفی تاریخی در صنعت نیمه‌هادی‌ها محسوب می‌شود؛ زیرا اولین تراشه تجاری مبتنی بر لیتوگرافی ۲ نانومتری (2nm) جهان است.

ورود به دوران ۲ نانومتر، نقطه‌ای است که فراتر از افزایش صرف تعداد ترانزیستورها می‌رود؛ این یک جهش کوانتومی در فیزیک و مهندسی مواد است. کاهش اندازه گره (Node Size) همواره با چالش‌های بنیادینی همراه بوده است؛ از جمله افزایش نشت جریان (Leakage Current)، مدیریت گرمای شدیدتر و پیچیدگی‌های ساخت در مقیاس اتمی. با این حال، سامسونگ با بهره‌گیری از فناوری پیشرفته ترانزیستورهای با دروازه کامل در محیط (Gate-All-Around یا GAA)، قصد دارد این چالش‌ها را نه تنها مدیریت کند، بلکه از آن‌ها به عنوان سکوی پرتابی برای نسل بعدی محاسبات استفاده نماید.

هدف از این مقاله جامع، تحلیل عمیق و ارائه یک بررسی حرفه‌ای، سئو‌شده و تحلیلی پیرامون تمامی جنبه‌های اگزینوس 2600 است. ما لیتوگرافی 2nm GAA را موشکافی خواهیم کرد، معماری CPU و GPU جدید آن را بررسی می‌کنیم، نقش حیاتی آن در هوش مصنوعی مولد (Generative AI) را ارزیابی می‌نماییم، سیستم مدیریت حرارت انقلابی آن را توضیح می‌دهیم و در نهایت، جایگاه آن را در مقایسه با رقبای اصلی، به ویژه تراشه‌های کوالکام و اپل، ترسیم خواهیم کرد. این یک مقاله صرفاً خبری نیست؛ بلکه یک تحلیل فنی عمیق برای درک آینده محاسبات سیار است.

---

بخش اول: تاریخچه و اهمیت استراتژیک لیتوگرافی ۲ نانومتر (2nm)

گذار از گره‌های پیشین، همواره با قوانین مور (Moore’s Law) پیوند خورده است، اما در سال‌های اخیر، سرعت این پیشرفت کندتر شده و چالش‌ها بسیار بزرگ‌تر گشته‌اند. ورود به عصر ۲ نانومتر نه تنها یک دستاورد فنی است، بلکه یک مزیت استراتژیک عظیم برای سامسونگ محسوب می‌شود.

معماری FinFET در مقابل GAA: چرا گذار ضروری بود؟

برای بیش از یک دهه، صنعت تراشه‌سازی متکی بر ساختار ترانزیستورهای FinFET (Fin Field-Effect Transistor) بود. در این ساختار، کانال جریان بر روی یک باله (Fin) عمودی قرار دارد و دروازه (Gate) سه طرف این باله را احاطه می‌کند. این ساختار بهبود قابل توجهی نسبت به ترانزیستورهای صاف (Planar) ایجاد کرد. با این حال، با کوچک شدن ابعاد به زیر ۳ نانومتر، کنترل بر جریان کانال در FinFET‌ها دشوار شد؛ اثر کانال کوتاه (Short-Channel Effect) و نشت جریان به معضلات اصلی تبدیل شدند.

ترانزیستورهای دروازه کامل در محیط (GAAFETs) راه حل نهایی برای این معضل هستند. در معماری GAA، کانال به صورت نوارهای بسیار نازک (نانوورق‌ها یا Nanosheets) درآمده و دروازه به طور کامل چهار طرف این نوارها را احاطه می‌کند. این احاطه کامل، کنترل بسیار دقیق‌تری بر جریان روشن/خاموش ترانزیستور فراهم می‌آورد و منجر به دو مزیت کلیدی می‌شود:

1. کاهش چشمگیر نشت جریان (Reduced Leakage Power): این امر مستقیماً به افزایش بهره‌وری انرژی منجر می‌شود، که برای دستگاه‌های موبایل حیاتی است.
2. افزایش چگالی ترانزیستور (Higher Transistor Density): امکان فشرده‌سازی تعداد بسیار بیشتری از ترانزیستور در همان مساحت سیلیکون.

سامسونگ و پیشگامی در فناوری GAA: SF2

سامسونگ در سال ۲۰۲۲ با معرفی تراشه 3nm (با نام رمز SF3) اولین شرکت در جهان بود که به صورت تجاری از GAA استفاده کرد، که آن را Multi-Bridge Channel FET (MBCFET) نامید. در اگزینوس 2600، سامسونگ از نسل دوم این فناوری، یعنی SF2 (Samsung Foundry 2nm) استفاده می‌کند.

فناوری SF2 نسبت به SF3 (3nm) جهش قابل توجهی در بهره‌وری قدرت (Power Efficiency) و تراکم منطقی (Logic Density) ارائه می‌دهد. طبق ادعاهای سامسونگ، ساختار SF2 به تراشه‌ها اجازه می‌دهد تا:

• حداقل ۴۵٪ بهبود در بهره‌وری انرژی نسبت به فرآیند 3nm FinFET نسل قبل (یا حدود ۲۰ تا ۳۰ درصد بهبود نسبت به 3nm GAA خودشان) داشته باشند.
• ۱۶٪ افزایش در عملکرد پردازشی در توان مصرفی یکسان.
• ۲۷٪ افزایش در تراکم ترانزیستور نسبت به نسل قبلی.

این اعداد، پایه و اساس عملکرد افسانه‌ای اگزینوس 2600 را تشکیل می‌دهند.

---

بخش دوم: معماری هسته‌های پردازشی اگزینوس 2600 (CPU & GPU)

اگزینوس 2600 به عنوان پرچم‌دار، نیازمند یک بازنگری کامل در معماری هسته‌های پردازشی خود است تا بتواند از مزایای لیتوگرافی 2nm به طور کامل بهره ببرد.

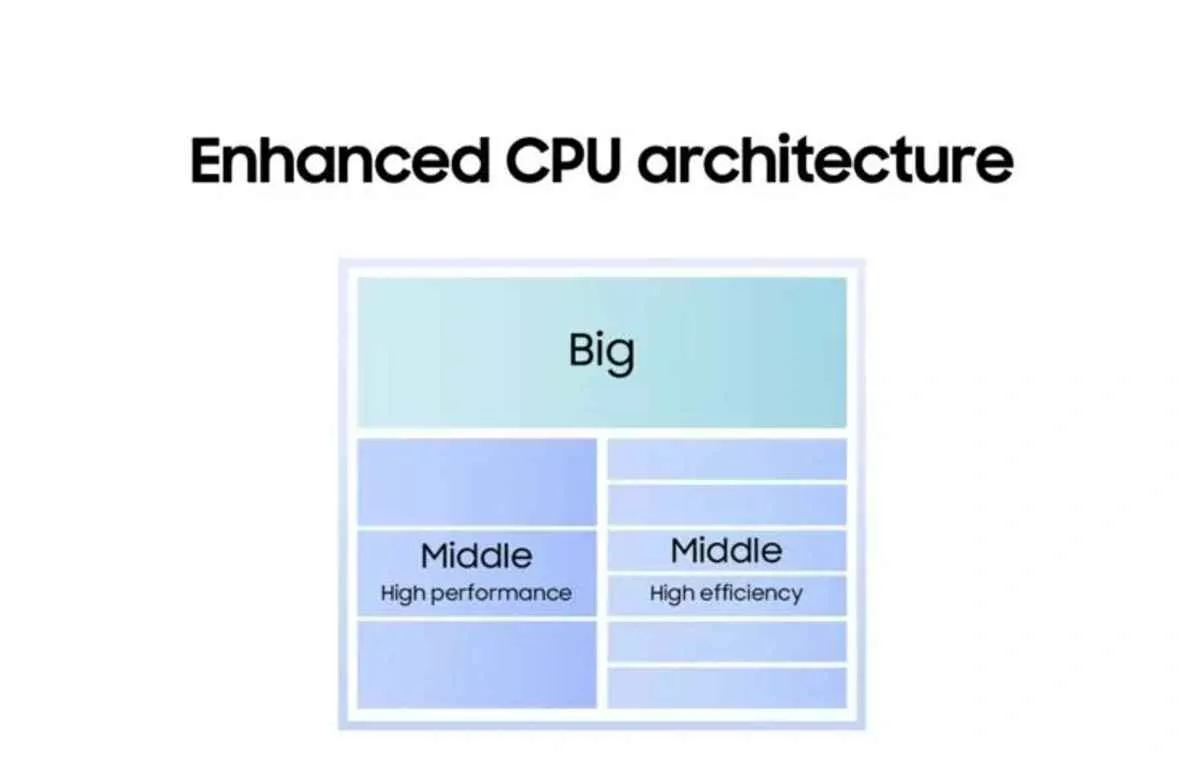

هسته‌های CPU: ساختار ترکیبی و بهینه‌سازی‌های معماری

معماری CPU اگزینوس 2600 احتمالاً ساختار سه خوشه‌ای (Tri-Cluster) را حفظ خواهد کرد، اما با استفاده از هسته‌هایی که بر اساس آخرین معماری‌های ARM (احتمالاً Cortex-X5، Cortex-A730، و Cortex-A530 یا نسخه‌های سفارشی شده آن) توسعه یافته‌اند، جهش عملکردی بزرگی را رقم خواهد زد.

۱. هسته فوق‌العاده قدرتمند (Prime Core – X Series)

این هسته مسئول بالاترین عملکرد در تک‌رشته‌ای (Single-Thread Performance) است و برای اجرای وظایف سنگین مانند بازی‌های AAA و مدل‌های هوش مصنوعی استفاده می‌شود. با توجه به کوچک‌تر شدن ترانزیستورها در لیتوگرافی 2nm، مهندسان سامسونگ می‌توانند:

• افزایش فرکانس بوست (Clock Speed): پیش‌بینی می‌شود این هسته بتواند به فرکانس‌های بالای ۳.۵ گیگاهرتز یا حتی نزدیک به ۴ گیگاهرتز در شرایط بهینه برسد، در حالی که مصرف برق کمتری نسبت به همتایان 3nm خود دارد.
• افزایش عمق خط لوله (Deeper Pipeline): با توجه به فضای بیشتر، ممکن است طول خط لوله دستورالعمل (Instruction Pipeline) افزایش یابد که منجر به IPC (دستورالعمل در هر سیکل کلاک) بالاتری شود.

۲. هسته‌های کارایی میانی (Performance Cores – A Series)

این هسته‌ها برای حفظ عملکرد بالا در چندوظیفگی (Multitasking) سنگین طراحی شده‌اند. آن‌ها احتمالاً بر روی معماری‌های بهینه شده‌ای مانند ARM Cortex-A730 قرار خواهند گرفت. بهره‌وری انرژی در این بخش اهمیت ویژه‌ای دارد، زیرا بخش بزرگی از زمان کاری روزمره دستگاه به این هسته‌ها اختصاص می‌یابد. انتظار می‌رود بهره‌وری انرژی این خوشه‌ها ۳۰ تا ۳۵ درصد نسبت به نسل قبل بهبود یابد.

۳. هسته‌های بهره‌وری (Efficiency Cores – A500 Series)

این هسته‌ها که مصرف برق بسیار پایینی دارند، مسئولیت وظایف پس‌زمینه و عملیات روزمره را بر عهده می‌گیرند. کوچک‌تر شدن اندازه ترانزیستور در 2nm تأثیر چشمگیری بر کاهش جریان نشتی این هسته‌ها دارد، که مستقیماً به افزایش عمر باتری دستگاه منجر می‌شود.

واحد پردازش گرافیکی (GPU): Xclipse مبتنی بر RDNA 4 (احتمالی)

بخش گرافیک (GPU) در تراشه‌های اگزینوس سامسونگ تحت برند Xclipse عرضه می‌شود که بر اساس معماری گرافیکی AMD RDNA است. با توجه به زمان‌بندی عرضه، اگزینوس 2600 احتمالاً از هسته‌های گرافیکی مبتنی بر معماری RDNA 4 یا یک نسخه سفارشی بسیار پیشرفته از RDNA 3 بهره خواهد برد.

مزایای معماری 2nm برای GPU:

1. افزایش تعداد هسته‌های محاسباتی (CUs): با فضای بیشتر و بهره‌وری توان بالاتر، سامسونگ می‌تواند تعداد بیشتری از واحدهای محاسباتی را در تراشه جای دهد، که منجر به عملکرد خام گرافیکی (Raw Performance) بسیار بالاتری می‌شود.
2. قابلیت‌های رهگیری پرتو (Ray Tracing) بهبود یافته: بهبود در مدیریت منابع و پهنای باند حافظه، امکان اجرای سایه‌زنی و رهگیری پرتو را با نرخ فریم بالاتر و مصرف توان کمتر فراهم می‌سازد.
3. Rasterization پیشرفته: بهبود در تکنیک‌های رندرینگ سنتی که در بسیاری از بازی‌های موبایل هنوز غالب هستند.

اگزینوس 2600 با این GPU جدید، نه تنها برای بازی‌های موبایل، بلکه برای محیط‌های واقعیت افزوده (AR) و واقعیت ترکیبی (MR) که نیازمند رندرینگ پیچیده و تأخیر پایین هستند، بهینه‌سازی شده است.

---

بخش سوم: عصر هوش مصنوعی مولد و واحد پردازش عصبی (NPU)

مهم‌ترین محرک برای ساخت تراشه‌هایی با چنین تراکم ترانزیستوری بالا، نیاز مبرم به قدرت پردازش هوش مصنوعی است. اگزینوس 2600 با هدف خاصی طراحی شده است: پردازش محلی مدل‌های بزرگ زبان (LLMs) و هوش مصنوعی مولد (Generative AI).

NPU نسل چهارم: توان عملیاتی (Throughput) بی‌سابقه

واحد پردازش عصبی (NPU) در اگزینوس 2600 احتمالاً چهارمین نسل خود را تجربه خواهد کرد. این NPU با بهره‌گیری از 2nm، شاهد جهش‌های زیر خواهد بود:

1. افزایش چشمگیر TOPS: TOPS (Tera Operations Per Second) معیار اصلی سنجش قدرت NPU است. انتظار می‌رود NPU اگزینوس 2600 به عددی بیش از ۷۰ تا ۹۰ TOPS (در مقایسه با نسل‌های قبلی که معمولاً زیر ۴۰ TOPS بودند) دست یابد. این افزایش، به معنی توانایی اجرای مدل‌های بزرگ‌تر و پیچیده‌تر به صورت محلی (On-Device) است.
2. معماری حافظه بهینه‌سازی شده: مدل‌های هوش مصنوعی به شدت تشنه پهنای باند حافظه هستند. معماری جدید با دسترسی سریع‌تر به حافظه پنهان مشترک (Shared Cache) و بهبود در رابط حافظه (احتمالاً LPDDR6)، تأخیر (Latency) را در استنتاج مدل‌های LLM به شدت کاهش می‌دهد.

اجرای مدل‌های LLM به صورت محلی (On-Device LLMs)

دستیابی به عملکرد بالا در 2nm به سامسونگ این امکان را می‌دهد که پارامترهای مدل‌های هوش مصنوعی را در دستگاه ذخیره کند (مثلاً مدل‌هایی با ۷ تا ۱۳ میلیارد پارامتر) و بدون نیاز به ارسال داده به سرورهای ابری، آن‌ها را اجرا کند.

مزایای اجرای محلی:

• حفظ حریم خصوصی: داده‌های حساس کاربران هرگز دستگاه را ترک نمی‌کنند.
• تأخیر بسیار پایین: پاسخ‌ها تقریباً بلافاصله ارائه می‌شوند، که برای ویژگی‌هایی مانند خلاصه‌سازی بلادرنگ یا پیشنهادهای متنی فوری حیاتی است.
• کاهش اتکا به شبکه: عملکرد دستگاه تحت تأثیر کیفیت و سرعت اتصال اینترنت قرار نمی‌گیرد.

اگزینوس 2600 با تکیه بر این قدرت NPU، به عنوان یک مرکز عصبی سیار، توانایی‌های جدیدی را در رابط کاربری، ویرایش عکس/ویدئو، و دستیارهای هوشمند شخصی‌سازی شده تعریف خواهد کرد.

---

بخش چهارم: مدیریت حرارت و بهره‌وری انرژی در سطح ۲ نانومتر

بزرگترین پارادوکس در دنیای ریزتراشه‌ها این است که کوچک‌تر شدن ترانزیستورها به طور ذاتی مدیریت حرارت را دشوارتر می‌کند. اگرچه GAA نشت جریان را کاهش می‌دهد، اما با افزایش فرکانس‌های بالا، چگالی توان (Power Density) در واحد سطح به شدت بالا می‌رود.

VC-HS (Vapor Chamber Heat Spreader) و پکیج‌بندی پیشرفته

سامسونگ برای مقابله با این چالش، نه تنها به بهبود فرآیند ساخت، بلکه به تغییر در طراحی پکیج و سیستم دفع حرارت روی آورده است.

۱. مدیریت حرارت در سطح چیپ (On-Die Thermal Management):

برخلاف نسل‌های قبل که تراشه را مانند یک بلوک یکپارچه می‌دیدند، اگزینوس 2600 از رویکرد ماژولار با نواحی مختلف توان مصرفی استفاده می‌کند. هسته‌های CPU و GPU که بیشترین گرما را تولید می‌کنند، به گونه‌ای چیده شده‌اند که بتوان حرارت را به سرعت به لایه‌های خنک‌کننده منتقل کرد.

۲. استفاده از مواد انتقال حرارت پیشرفته:

گمانه‌زنی‌ها حاکی از آن است که سامسونگ در اگزینوس 2600 از یک لایه گرافن پیشرفته یا ترکیباتی با رسانایی حرارتی بسیار بالا (مانند Thermal Interface Material یا TIM) بین دای (Die) سیلیکونی و لایه زیرین پکیج استفاده خواهد کرد. این امر به دفع حرارت از هسته‌های فعال کمک می‌کند تا از پدیده Thermal Throttling (کاهش عملکرد به دلیل افزایش دما) جلوگیری شود.

بهره‌وری انرژی: معیارهای عملکرد در برابر وات (Performance per Watt)

بهره‌وری انرژی کلیدی‌ترین معیار در 2nm است. اگرچه تراشه‌های 2nm می‌توانند فرکانس‌های بسیار بالاتری را پشتیبانی کنند، هدف اصلی سامسونگ در این نسل، ارائه همان سطح عملکرد نسل قبل با نیمی از مصرف توان یا ارائه ۳۰٪ عملکرد بیشتر با همان مصرف توان است.

فرمول بهبود بهره‌وری انرژی (Power Efficiency Improvement):
[ E_{Improved} = \frac{P_{old} \times F_{new}}{P_{new} \times F_{old}} ] که در آن (P) توان مصرفی و (F) فرکانس کاری است. بهبود در 2nm عمدتاً از طریق کاهش (P) برای یک (F) مشخص حاصل می‌شود، که این امر به لطف GAA و کاهش ولتاژ آستانه (Threshold Voltage) ترانزیستورها ممکن شده است.

---

بخش پنجم: قابلیت‌های چندرسانه‌ای و ISP پیشرفته

یک تراشه پرچم‌دار مدرن تنها به قدرت پردازشی خام متکی نیست؛ توانایی آن در ضبط، پردازش و نمایش محتوای چندرسانه‌ای، بخش حیاتی تجربه کاربری را تشکیل می‌دهد.

پردازشگر تصویر (ISP) نسل جدید: عکاسی محاسباتی در سطح بعدی

ISP در اگزینوس 2600 با پشتیبانی کامل از سنسورهای بسیار بزرگ و با رزولوشن بالا (احتمالاً تا ۲۰۰ مگاپیکسل یا حتی بالاتر) طراحی شده است.

ویژگی‌های کلیدی ISP:

1. پردازش HDR زمان واقعی: با تراکم محاسباتی بالاتر در 2nm، ISP می‌تواند چندین فریم با نوردهی‌های مختلف را با تأخیر نزدیک به صفر ترکیب کند تا تصاویر HDR با جزئیات کامل در سایه‌ها و نورهای شدید ثبت شوند.
2. کاهش نویز مبتنی بر یادگیری عمیق (Deep Learning Noise Reduction): استفاده از هسته‌های تخصصی در NPU برای کاهش نویز تصویر در شرایط کم‌نور، به جای الگوریتم‌های سنتی که جزئیات را از بین می‌برند.
3. ضبط ویدئو ۸K با نرخ فریم بالا: امکان ضبط ویدئو با کیفیت ۸K با نرخ ۶۰ فریم بر ثانیه (60fps) با کاهش نیاز به پهنای باند حافظه و کاهش مصرف توان در مقایسه با نسل‌های قبلی.

موتور نمایشگر (Display Engine) و رمزگشایی چندرسانه‌ای

اگزینوس 2600 به موتور نمایشگر بهینه‌سازی شده‌ای مجهز است که از استانداردهای جدید نرخ تازه‌سازی متغیر (VRR) و HDR پیشرفته پشتیبانی می‌کند. این امر به ویژه برای اجرای محتوای HDR10+ و Dolby Vision با دقت رنگ بالا و حداقل مصرف انرژی در نمایشگرهای پیشرفته LTPO اولترابالانس (Ultra-Balanced) حیاتی است.

علاوه بر این، کدک‌های ویدیویی جدید مانند AV1 و نسل‌های بعدی کدک‌های HEVC و H.264 با شتاب‌دهنده سخت‌افزاری قوی‌تر ارائه می‌شوند که امکان استریم محتوای با کیفیت بالا را با پهنای باند کمتری فراهم می‌آورد.

---

بخش ششم: اتصال و مودم: یکپارچه‌سازی ۵G و فراتر از آن

تراشه موبایل بدون قابلیت اتصال پیشرفته بی‌معنی است. اگزینوس 2600 با مودم نسل جدید خود، جایگاه سامسونگ را در زمینه ارتباطات بی‌سیم تقویت می‌کند.

مودم ۵G پیشرفته و آمادگی برای ۶G

مودم یکپارچه در اگزینوس 2600 احتمالاً از آخرین استانداردهای 3GPP برای ۵G (مانند Release 17 و ابتدای Release 18) پشتیبانی خواهد کرد.

ویژگی‌های اصلی مودم:

1. بهبود در طیف‌سنجی موج میلی‌متری (mmWave) و زیر ۶ گیگاهرتز (Sub-6 GHz): افزایش کارایی در جابجایی بین این دو طیف و بهبود هندلینگ اتصالات در محیط‌های شلوغ.
2. بهره‌وری انرژی در حالت استندبای: یکی از بزرگترین مصرف‌کنندگان انرژی در گوشی‌های هوشمند، مودم در حالت اتصال دائم است. معماری 2nm به مودم اجازه می‌دهد تا با ولتاژ و جریان عملیاتی پایین‌تری به کار خود ادامه دهد، که منجر به افزایش زمان استندبای دستگاه می‌شود.
3. آمادگی برای ارتباطات نسل بعدی: اگرچه ۶G هنوز در مراحل اولیه توسعه است، تراشه با معماری مدرن خود، زیرساخت لازم برای ادغام ماژول‌های ارتباطی سریع‌تر در آینده نزدیک را فراهم می‌آورد.

ارتباطات نزدیک و امنیتی

اگزینوس 2600 همچنین شامل واحدهای پردازش امنیتی (Trusted Execution Environment – TEE) تقویت شده‌ای است که با فرآیند 2nm ساخته شده‌اند تا امنیت داده‌های بیومتریک، پرداخت‌ها و کلیدهای رمزنگاری را در بالاترین سطح ممکن حفظ کند.

---

بخش هفتم: مقایسه تحلیلی اگزینوس 2600 با رقبا (Apple A-Series و Snapdragon 8 Gen X)

رقابت در بازار تراشه‌های پرچم‌دار موبایل بسیار شدید است. اگزینوس 2600 باید نه تنها نسل قبلی خود را شکست دهد، بلکه باید در برابر دو رقیب اصلی، یعنی تراشه‌های سری A اپل (که به دلیل یکپارچگی نرم‌افزاری و معماری سفارشی خود مشهورند) و سری پرچم‌دار کوالکام (Snapdragon)، برتری یابد.

۱. مزیت لیتوگرافی ۲ نانومتری

در حال حاضر، سامسونگ با معرفی تجاری 2nm GAA، یک برتری زمانی (Time-to-Market Advantage) نسبت به رقبا دارد.

• کوالکام و TSMC: کوالکام احتمالاً در اواخر سال ۲۰۲۴ یا اوایل ۲۰۲۵ تراشه پرچم‌دار خود (Snapdragon 8 Gen 4) را بر روی فرآیند 3nm پیشرفته TSMC (N3E یا N3P) عرضه خواهد کرد. در حالی که 3nm TSMC بسیار قدرتمند است، تکنولوژیکال، 2nm سامسونگ (SF2) برتری ذاتی در چگالی ترانزیستور و بهره‌وری انرژی را فراهم می‌آورد.
• اپل (Apple Silicon): اپل احتمالاً پس از سامسونگ، یا همزمان با کوالکام، تراشه خود را بر روی N3E یا N2 اپل عرضه خواهد کرد. اپل معمولاً در معماری هسته‌های CPU (با استفاده از هسته‌های سفارشی) از رقبای خود جلوتر است، اما سامسونگ امیدوار است که برتری لیتوگرافی ۲ نانومتری بتواند شکاف عملکردی در بخش CPU را پر کند یا حتی از آن فراتر رود.

۲. بهره‌وری انرژی در برابر عملکرد خام

رقابت اصلی در سال‌های اخیر بین اپل و سایرین، در زمینه عملکرد در توان مصرفی مشخص بوده است.

پارامتر مقایسه‌ایاگزینوس 2600 (2nm GAA)رقیب فرضی (3nm پیشرفته)بهره‌وری انرژیبالاترین در کلاس خود به دلیل SF2بسیار خوب، اما محدود به 3nmتراکم ترانزیستورافزایش قابل ملاحظهافزایش استانداردعملکرد NPU (TOPS)جهش بزرگ به دلیل فضای بیشتر برای محاسباتبهبود خوب، اما متکی بر نسل قبلی معماریپایداری عملکرد (Throttling)بهبود یافته به دلیل مدیریت حرارت بهترمتکی بر طراحی حرارتی گوشی

تحلیل: اگزینوس 2600 این شانس را دارد که به ویژه در وظایف مداوم و سنگین (مانند بازی‌های طولانی یا رندرینگ ویدئو)، عملکرد بسیار پایدارتری را نسبت به رقبای 3nm ارائه دهد، زیرا کم‌مصرف‌تر بودن هر ترانزیستور، به دفع بهتر گرما کمک می‌کند.

۳. مزیت اکوسیستم سامسونگ

بر خلاف کوالکام که تراشه را به تولیدکنندگان مختلف می‌فروشد، سامسونگ کنترل کامل بر زنجیره تأمین خود، از تولید نیمه‌هادی (Foundry) تا طراحی دستگاه (OEM) دارد. این امر به آن‌ها اجازه می‌دهد تا اگزینوس 2600 را به شکلی بسیار بهینه‌تر با رابط‌های سخت‌افزاری و نرم‌افزاری گلکسی (One UI) همگام‌سازی کنند، که این یک مزیت غیرقابل انکار در بهینه‌سازی نهایی عملکرد است.

---

بخش هشتم: جمع‌بندی نهایی: تعیین مسیر جدید برای صنعت

اگزینوس 2600 فراتر از یک ارتقاء معمولی تراشه پرچم‌دار است؛ این نمادی از بلوغ فناوری GAA و یک پیروزی استراتژیک برای سامسونگ در مسابقه ابرقدرت‌های نیمه‌هادی است. ورود به عصر ۲ نانومتری، پایه‌گذار روندهای جدیدی خواهد بود که تأثیر آن را در تمام صنایع، از هوش مصنوعی ابری گرفته تا دستگاه‌های لبه (Edge Devices)، شاهد خواهیم بود.

نقاط کلیدی موفقیت اگزینوس 2600:

1. رهبری فناوری: اولین تراشه تجاری 2nm جهان، که به سامسونگ مزیت دانش عملیاتی عمیق‌تری در معماری‌های آینده می‌بخشد.
2. انقلاب بهره‌وری انرژی: معماری SF2 GAA، امکان استفاده طولانی‌تر از دستگاه و اجرای قابلیت‌های پیشرفته‌تر بدون نگرانی از تخلیه سریع باتری را فراهم می‌آورد.
3. قدرت هوش مصنوعی محلی: NPU قدرتمند، امکان تحقق وعده‌های هوش مصنوعی مولد بر روی دستگاه را محقق می‌سازد، که برای آینده تعامل انسان و ماشین ضروری است.

در حالی که رقابت با غول‌هایی مانند اپل و کوالکام همواره دشوار است، اگزینوس 2600 با تکیه بر برتری لیتوگرافی و ادغام عمودی کامل، پتانسیل این را دارد که گوشی‌های پرچم‌دار سامسونگ را در صدر جدول عملکرد، به ویژه در زمینه هوش مصنوعی و پایداری عملکرد، قرار دهد. این تراشه نه تنها عملکرد گوشی‌های آینده سامسونگ را متحول خواهد کرد، بلکه استاندارد جدیدی را برای کل صنعت موبایل تعریف می‌کند.

---

بخش نهم: سؤالات متداول کامل (FAQ) درباره اگزینوس 2600

در این بخش به متداول‌ترین سؤالات پیرامون تراشه اگزینوس 2600 و فناوری ۲ نانومتری آن پاسخ داده می‌شود.

۱. اگزینوس 2600 دقیقاً چه زمانی عرضه خواهد شد و در کدام دستگاه‌ها استفاده می‌شود؟

پاسخ: بر اساس چرخه‌های زمانی معمول سامسونگ، انتظار می‌رود معرفی رسمی اگزینوس 2600 در اواخر پاییز (معمولاً نوامبر یا دسامبر) سال جاری میلادی صورت پذیرد. دستگاه‌هایی که از این تراشه بهره خواهند برد، احتمالاً شامل سری پرچم‌دار گلکسی S25 (یا مدل‌های بعدی) خواهند بود، هرچند ممکن است سامسونگ در ابتدا آن را در مدل‌های خاص بازار (مانند کره جنوبی یا اروپا) به کار گیرد و در بازارهای دیگر از تراشه‌های کوالکام استفاده کند.

۲. تفاوت اصلی بین فرآیند 2nm سامسونگ (SF2) و 3nmTSMC (N3) چیست؟

پاسخ: تفاوت اصلی در مقیاس و معماری ترانزیستور است. سامسونگ در فرآیند 2nm خود از نسخه پیشرفته‌تر فناوری GAA (Gate-All-Around) استفاده می‌کند که به آن SF2 می‌گوید. این معماری به دلیل احاطه کامل دروازه به دور کانال، کنترل بهتری بر نشت جریان دارد. در مقابل، TSMC در فرآیند 3nm خود (N3/N3E) همچنان از معماری پیشرفته FinFET استفاده می‌کند، هرچند که TSMC نیز در حال حرکت به سمت GAA در فرآیندهای کوچکتر بعدی (مانند 20A که معادل 2nm است) می‌باشد. برتری اصلی SF2 در تراکم ترانزیستور بالاتر و پتانسیل بهره‌وری انرژی بهتری نسبت به نسل اول 3nm TSMC است.

۳. آیا تراشه‌های 2nm باعث می‌شوند گوشی‌ها داغ‌تر شوند؟

پاسخ: این یک سوءتفاهم رایج است. تراشه‌های کوچک‌تر از نظر چگالی توان (Power Density) چالش‌برانگیزتر هستند؛ یعنی گرمای بیشتری در مساحت کمتری تولید می‌شود. با این حال، مزیت اصلی 2nm در بهره‌وری انرژی است. اگزینوس 2600 می‌تواند همان میزان کار را با توان بسیار کمتری انجام دهد. اگر سازندگان گوشی از این مزیت برای افزایش فرکانس استفاده نکنند و آن را صرف کاهش مصرف توان کنند، گوشی خنک‌تر خواهد بود. اما اگر سازندگان تمام پتانسیل فرکانس بالا را آزاد کنند، داغ‌تر شدن اجتناب‌ناپذیر است، هرچند که مدیریت این گرما به دلیل افزایش کلی راندمان در سطح پایه، کمی آسان‌تر خواهد بود.

۴. منظور از “هوش مصنوعی مولد در دستگاه” (On-Device Generative AI) دقیقاً چیست؟

پاسخ: این به معنای اجرای مدل‌های پیشرفته هوش مصنوعی (مانند مدل‌های زبان بزرگ یا تولید تصویر) مستقیماً بر روی تراشه گوشی، بدون نیاز به ارسال داده به سرورهای ابری است. اگزینوس 2600 به لطف NPU بسیار قوی خود، می‌تواند این مدل‌ها را با تأخیر کم و حفظ حریم خصوصی کامل اجرا کند. مثال‌هایی از این قابلیت‌ها شامل نوشتن ایمیل‌های کامل، خلاصه‌سازی اسناد بلند یا ویرایش‌های پیچیده عکس به صورت آنی هستند.

۵. آیا اگزینوس 2600 از رم LPDDR6 پشتیبانی خواهد کرد؟

پاسخ: بله، برای بهره‌برداری کامل از پهنای باند مورد نیاز CPU، GPU و به خصوص NPU در فرآیند 2nm، نیاز به حافظه نسل بعدی احساس می‌شود. اگزینوس 2600 به احتمال زیاد با LPDDR6 سازگار خواهد بود که پهنای باند قابل توجهی بیشتر و تأخیر کمتری نسبت به LPDDR5X ارائه می‌دهد و برای انتقال سریع داده‌های مورد نیاز LLMها ضروری است.

۶. معماری GAA دقیقاً چگونه کار می‌کند و چرا بهتر از FinFET است؟

پاسخ: در FinFET (باله مانند)، دروازه تنها سه طرف کانال را کنترل می‌کند. در GAA (Gate-All-Around)، کانال به صورت نوارهای نازک (Nanosheets) ساخته می‌شود و دروازه به طور کامل چهار طرف این نوارها را احاطه می‌کند. این کنترل کامل تضمین می‌کند که زمانی که ترانزیستور “خاموش” است، جریان نشتی تقریباً به صفر برسد، که در ابعاد زیر ۳ نانومتر برای FinFET تقریباً غیرممکن بود.

۷. تأثیر اگزینوس 2600 بر تجربه بازی چقدر خواهد بود؟

پاسخ: تأثیر آن چشمگیر خواهد بود. با بهره‌گیری از GPU مبتنی بر RDNA 4 (یا مشابه آن) و پهنای باند حافظه بالاتر، انتظار می‌رود نرخ فریم (FPS) در بازی‌های سنگین موبایلی افزایش یابد و قابلیت‌های پیشرفته مانند رهگیری پرتو با کیفیت بالاتر و سایه‌زنی با تأخیر کمتر به استاندارد تبدیل شوند. مصرف توان پایین‌تر نیز به معنای بازی طولانی‌تر بدون داغ شدن بیش از حد دستگاه است.

۸. آیا این تراشه بر روی سری گلکسی فولد و فلیپ نیز تأثیرگذار خواهد بود؟

پاسخ: قطعاً. صرفه‌جویی در توان و مدیریت حرارت برای دستگاه‌های تاشو که محدودیت فضایی بیشتری در سیستم خنک‌کننده دارند، بسیار حیاتی است. اگزینوس 2600 به سازندگان این اجازه را می‌دهد که دستگاه‌های نازک‌تر، با باتری بزرگتر یا سیستم‌های خنک‌کننده بهتر را طراحی کنند، بدون اینکه از قدرت پردازشی کاسته شود.

۹. آیا سامسونگ در این نسل، شکاف عملکردی با اپل را در هسته‌های CPU می‌بندد؟

پاسخ: این بزرگترین چالش سامسونگ باقی خواهد ماند. اپل اغلب در عملکرد تک‌رشته‌ای (Single-Thread Performance) به دلیل معماری‌های سفارشی‌شده و بهینه شده با فرآیند ساخت، پیشتاز است. با این حال، مزیت لیتوگرافی 2nm به سامسونگ اجازه می‌دهد که هسته‌های بسیار سریع‌تری را در فرکانس‌های بسیار بالا با مصرف توان معقول فعال کند. اگر معماری‌های ARM مورد استفاده در 2600 به سطح بلوغ مورد انتظار برسند، می‌توان انتظار داشت که این شکاف در عملکرد تک‌رشته‌ای به حداقل برسد و حتی در عملکرد چندرشته‌ای (Multi-Thread) به دلیل تعداد هسته‌های بیشتر، از رقبای 3nm پیشی بگیرد.

۱۰. چه زمانی انتظار داریم سایر شرکت‌ها نیز به 2nm برسند؟

پاسخ: سامسونگ با این معرفی، پیشتازی خود را در فناوری لیتوگرافی تثبیت می‌کند. انتظار می‌رود رقبای اصلی، به ویژه TSMC که شریک اصلی اپل و کوالکام است، در اواخر سال ۲۰۲۵ یا اوایل ۲۰۲۶ با فرآیند 2nm خود (احتمالاً N2) وارد بازار انبوه شوند. این دوره یک تا یک و نیم ساله، به سامسونگ فرصت طلایی برای تسلط بر بازار تراشه‌های پرچم‌دار در سال ۲۰۲۵ را می‌دهد.
